Arduino Nano: Temperatura DHT11 un I2C de humedad pantalla LCD 2 X 16 Visuino (3 / 13 paso)

Paso 3: Conecte el Sensor de humedad/termómetro para Arduino

  1. Conexión Macho hembraPower (cable rojo), Hembra-hembra de tierra(cable negro) y datos(cable gris) se conectan al módulo DHT11 (imagen 1 muestra 2 tipos de módulos de sensores DHT11. Como se pueden ver el pines pueden variar, así que Conecte cuidadosamente!)

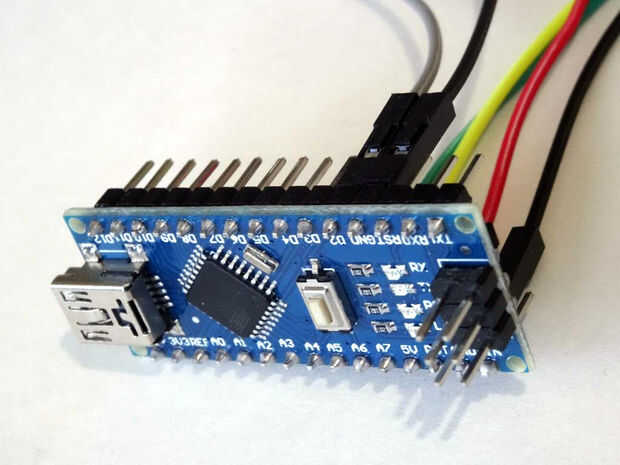

  2. Conecte el otro extremo del cable de tierra(cable negro) al conector de tierra de la placa de Arduino (foto 2 y 3)
  3. Conecte el otro extremo del cable de datos(cable gris) al pin Digital 2 de la placa de Arduino (imagen 2 y 3)

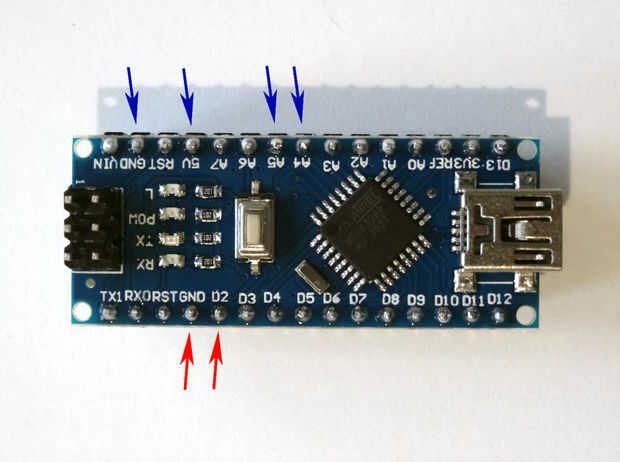

  4. Cuadro 4 muestra en rojo donde el sueloy Digital 2 pines del Arduino Nano (en azul se muestran las conexiones en el paso anterior)
