Arduino Nano: Ranger(Ping) ultrasonidos I2C de distancia pantalla LCD 2 X 16 Visuino (5 / 11 paso)

Paso 5: En Visuino: agregar y conectar componentes ultrasónicos Ranger

  1. Tipo "sonic" en la caja del filtro de la caja de herramientas del componente, seleccione el componente "Ranger(Ping) ultrasónica" (foto 1) y colóquelo en el área de diseño

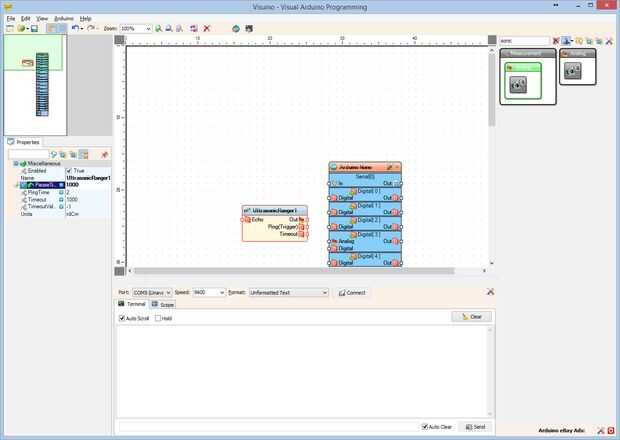

  2. En el Inspector de objetos, establezca el valor de la propiedad "PauseTime" de la UltrasonicRanger1 a 1000 (foto 2) esto le dará un segundo período entre las mediciones, por lo que la pantalla no se actualizará a menudo
  3. Conectar la clavija de "Ping(Trigger)" del componente UltrasonicRanger1 en la clavija de entrada "Digital" del canal de Digital [2] del componente de Arduino (foto 3)

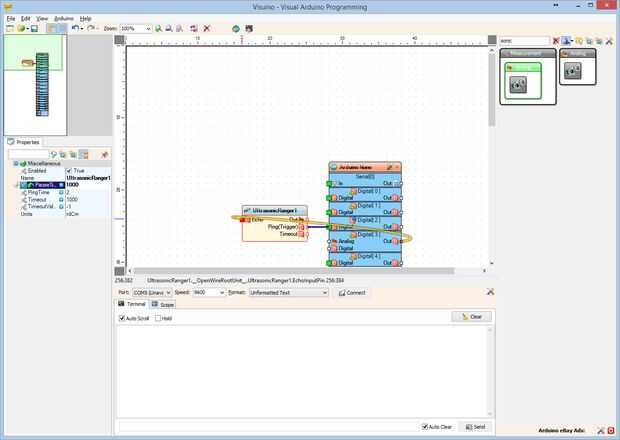

  4. Conectar la clavija "a" del canal Digital [3] del componente de Arduino en la clavija de entrada de "eco" del componente UltrasonicRanger1 (foto 4)
