Arduino Nano: Leer múltiples DS1820/DS18S20 Maxim un alambre Termómetros con Visuino (6 / 12 paso)

Paso 6: En Visuino: Añadir OneWire termómetro componentes y conectarlos

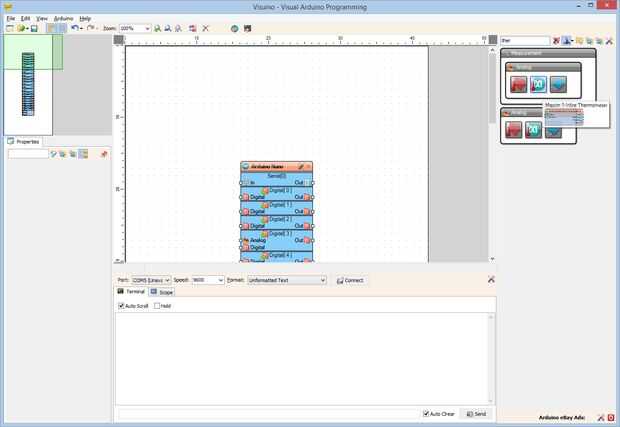

  1. Tipo "termostato" en la caja del filtro de la caja de herramientas del componente, seleccione el componente de "Maxim 1-Wire termómetro" (foto 1) y caer 3 de ellos en el área de diseño (Si utilizas diferentes número de termómetros de 3 agregar un componente para cada uno)
  2. Conectar la clavija de salida de "OneWire" del componente Thermometer1 en la clavija de entrada "Digital" del canal de Digital [2] del componente de Arduino (foto 2)
  3. Conectar la clavija de salida de "OneWire" del componente Thermometer2 en la entrada de "OneWire" pin de la Thermometer1(foto 3)

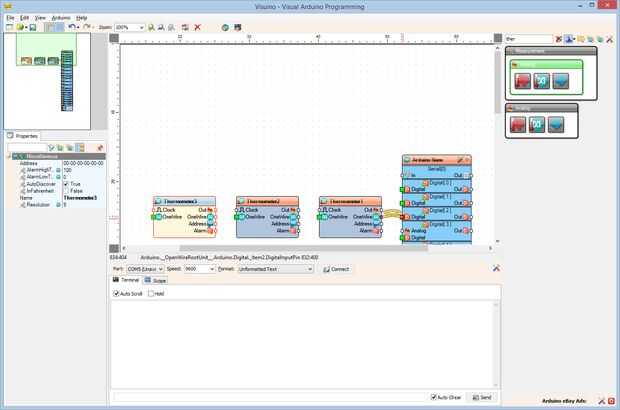

  4. Conectar la clavija de salida de "OneWire" del componente Thermometer3 en la entrada de "OneWire" pin de la Thermometer2(foto 4)
  5. Si usted tiene más componentes continúan conectar el "OneWire" salidas a las entradas del "OneWire"
