Arduino Nano: Detector de evitación de obstáculos infrarrojo con Visuino (11 / 12 paso)

Paso 11: En Visuino: agregar y conectar el generador de pulso para activar el sensor de

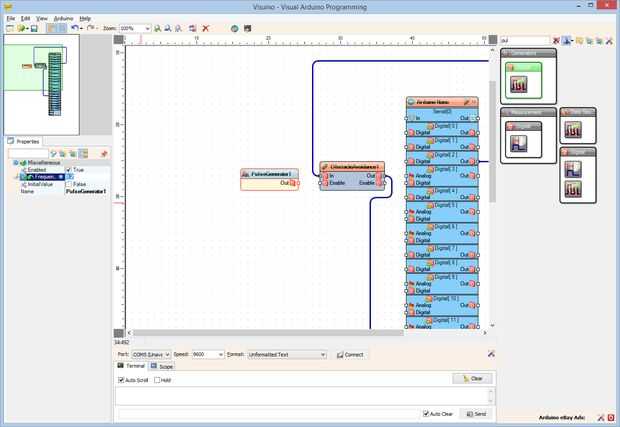

  1. Tipo "pul" en la caja del filtro de la caja de herramientas del componente, seleccione el componente de "Generador de impulsos" (foto 1) y caer en el área de diseño

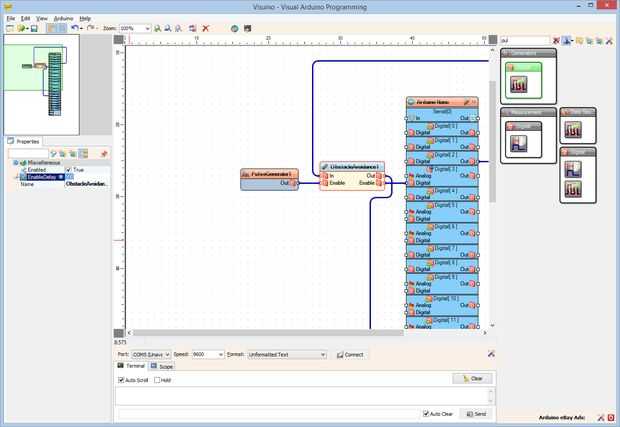

  2. En el Inspector de objetos, establezca el valor de la propiedad de la «frecuencia» del componente PulseGenerator1 en 0,2 (foto 2)

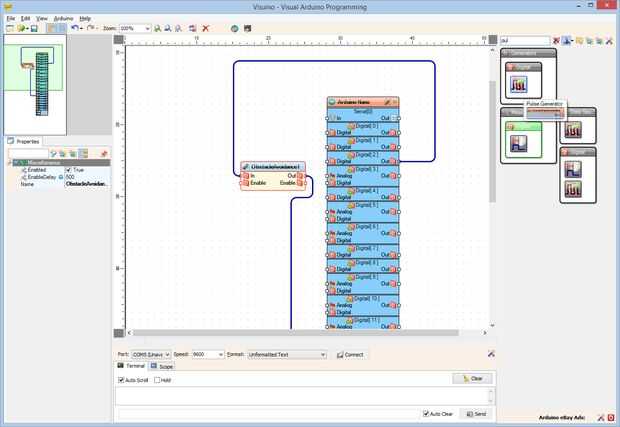

  3. Conectar la clavija "a" del componente PulseGenerator1 en la clavija de entrada de "Activar" del componente ObstacleAvoidance1 (foto 3)
  4. Conectar la clavija de salida de "Activar" del componente ObstacleAvoidance1 en la clavija de entrada "Digital" del canal de Digital [3] del componente de Arduino (foto 4)
  5. Opcionalmente, puede especificar un intervalo diferente para ignorar detección falsa al activar el Sensor, estableciendo un valor diferente para la propiedad EnableDelay de la ObstacleAvoidance1 componente en el Inspector de objetos (cuadro 5)
