Arduino - medidor de temperatura LCD de Nokia 5110 con el DS18B20 (1 / 1 paso)

Paso 1: Código de esquema y lista de piezas.

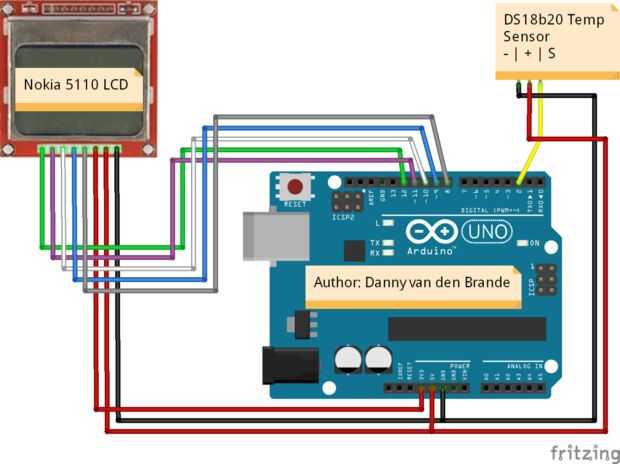

Sólo conectar todo como el esquema y cargar el código.

Asegúrese de descargar e instalar primero las librerías! Usted los necesita!

Poner las clavijas en la pantalla como la siguiente:

PIN1 en pantalla == >> PIN 12 en Arduino

PIN2 en pantalla == >> PIN 11 en Arduino

PIN3 en pantalla == >> PIN 10 en Arduino

PIN4 en pantalla == >> PIN 9 en Arduino

PIN5 en pantalla == >> PIN 8 en Arduino

PIN6 en pantalla == >> PIN de 3,3 voltios en Arduino

PIN7 en pantalla == >> PIN 5 voltios en Arduino

PIN8 en pantalla == >> PIN tierra en Arduino

Lista de piezas.

1. Arduino Uno, utilicé la ONU robotdyn.
2. DS18b20 Sensor de temperatura.
3. LCD de Nokia 5110
4. Jumper cables MM/FF/MF.

¡Buena suerte!
