Arduino maestro Modbus RTU Scada conexión Scada Industrial (1 / 4 paso)

Paso 1:

Otras Implementaciones Arduino y Modbus RTU
Pruebas Libreria Modbus RTU Maestro con Arduino

Pruebas Modbus RTU Maestro con Arduino via RS232 y Pantalla Panasonic GT01

Pruebas Modbus RTU Maestro con Arduino via RS232 y PLC Panasonic FPX C14R

Explicacion de Aplicacion

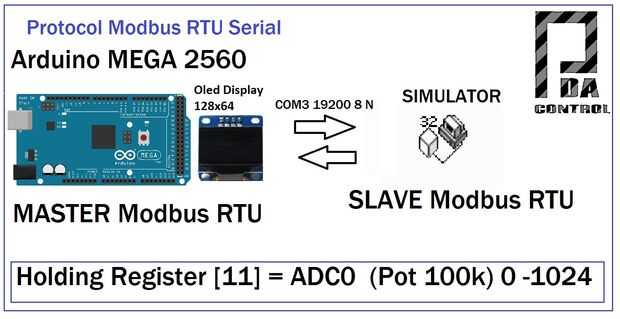

En esta prueba realizaremos la lectura de un potenciometro de 100k conectado a la entrada analoga 0, el valor del ADC0 0 a 1023 se trasmitira via Modbus RTU al simulador Modbus Maestro en el Holding Register [11] y este valor trasmitido se visualizara en el pantalla Oled Conectado al Arduino via I2c

Artículos Relacionados

Conexión de Arduino maestro Modbus RTU Scada Industrial

Conexión de Arduino maestro Modbus RTU Scada Industrial

Esta evidencia aunque simular otras pruebas llevadas a cabo en Post anterior implementado Arduino y protocolo serial modo maestro Modbus RTU, es el primer paso para conectar arduino un entorno Scada Industrial más antes de aplicación de Modbus TCP IP
