Paso 2: Pantalla de LCD con DCF77 biblioteca Udo Klein
La pantalla tiene las siguientes especificaciones.
· Voltaje de funcionamiento: 5V· Carácter alfanumérico set· 4 líneas de 20 characters· Backlight· azul Tamaño del módulo: 98 x 60 x12mm· Tamaño de la pantalla: 75 x 25mm· I2C 2 hilos connection· Ajuste de contraste incorporado
Pantalla LCD con DCF77 biblioteca Udo Klein
El código utiliza un detector de movimiento PIR para encender y apagar la pantalla LCD. Esta biblioteca es capaz de decodificar la señal DCF77 incluso si contiene una enorme cantidad de ruido. La biblioteca también "auto tunes" el cristal de cuarzo de Arduino en la señal de evento raro el DCF77 se pierde (no RTC backup necesario). Para que esta biblioteca a trabajar tu Arduino debe utilizar un cristal de cuarzo como una base de tiempo no es un problema si usted construir su propio Arduino como tengo. Si está utilizando un Arduino Uno un cristal de cuarzo puede agregarse mi modding la Junta UNO. Ver como hacerlo aquí Uno estándar Mod

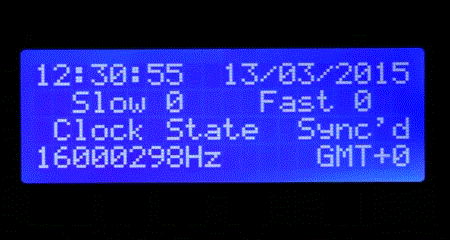

Fila 1 siempre muestra la hora y fecha actuales
Fila 2 nombre del reloj, también muestra los fabricantes de software y el nombre de número de versión. Fila 2 luego cambia al mostrar pulsos segunda lenta y rápida 1.
Como este reloj otros relojes auxiliares así como el construido en pantalla analógica esta fila supervisa la pantalla principal de decodificado y detecta un salto en los segundos al revés o remite. Estos se mostrará como segundos rápidos o lentos en la fila 2 junto con la fecha y hora que fueron detectados. En el encendido inicial hay no pulsos rápidos o lentos, tan lento pulso de fila 2 será "0" y la fecha y hora indica que cuando el reloj era primera potencia arriba y sincronizado. El pulso rápido también mostrará "0" pero la fecha y la hora se mostrarán como "Nunca" la única vez que esperaría ver un lento o pulso rápido que detecta si la señal DCF77 se eliminó durante varios días y luego reconectado o un segundo salto es inyectado (pulso rápido)
Estado de decodificador DCF77 fila 3
Fila 4 Sig partido - una vez trabado en la señal DCF77 biblioteca Udo Klein puede predecir lo que debería ser el siguiente pulso de la señal. El partido de la señal aparece como un porcentaje muestra la calidad de la señal recibida. 100% siendo una combinación perfecta para la señal prevista.
Fila 4 también muestra la frecuencia de cuarzo "auto afinado".
Cuando recibir DCF77 normal la señal usos de biblioteca Udo Klein esto para ver qué tan bien el cristal de cuarzo interno está funcionando. Entonces sintoniza la frecuencia del cuarzo para arriba o abajo para poder mantener el tiempo casi perfecto si se pierde la señal DCF77.
Fila 4 también muestra la precisión sintonizada del cristal de cuarzo. Una vez que el reloj ha corrido durante varios días la precisión del cristal de cuarzo está sintonizada hasta que alcanza una precisión máxima de 1Hz.
Se muestra la precisión lograda. Esto es totalmente dinámico para que el cristal de cuarzo está sintonizado continuamente sin importar la edad o la temperatura deriva del cristal. Recuerde que esto no es la exactitud del reloj sino la precisión del cristal de cuarzo si la señal DCF77 iba a fallar.
Fila 4 también muestra horario de invierno/verano.
