Paso 2: R.S. PCB multiuso

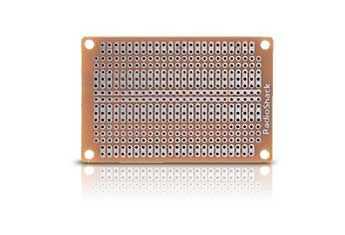

Radio Shack multiusos PC tablero con 417 agujeros $2,19
Por qué elegí esta tabla:
Diseñado por ICs estándar, similares a breadboards
Dos tiras de funcionamiento entre 'IC pernos' para la energía y tierra
Conectado fuera de filas
El costado del componente está pintado para que coincida con el lado del cobre
Ahora utilizando este PCB es similar a usar un protoboard pero una de las dificultades por lo menos para este Geek viejo perezoso es que poner los componentes en el lado de cobre no pero hacer la mayoría de las conexiones en el lado soldaduras.
Otra dificultad está usando las tiras del dos centro como alimentación y tierra.
Bueno, se me ocurrió una manera inteligente de diseño y documentación de la disposición del PWB. No tengo mucha experiencia con software de CAD como águila usé Microsoft Excel. Si no estás familiarizado, Excel es un programa de hoja de cálculo que puede crear documentos que también pueden ser leídos por Open Office y Google Docs.

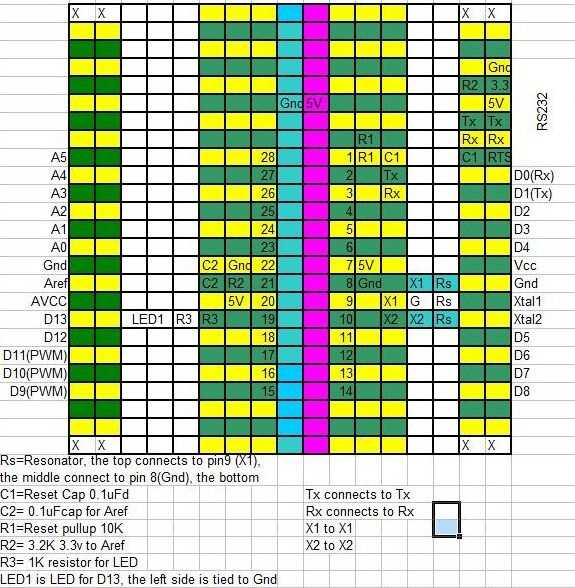

Lo que hice es crear una hoja de cálculo donde cada hoyo en el PCB está representada por una celda de la hoja de cálculo (ver cuadro o ArduinoTemplate.xls). Esto es una representación de la placa física. Cuando pads adyacentes están conectadas como las tiras por la mitad llena las celdas con el mismo color.
Las células contienen descripciones de lo que está en ellos para este circuito.
Por ejemplo, la toma de AtMega esté etiquetada para pernos de 1-28.
Nota: La imagen/hoja de cálculo representa la soldadura lateral o inferior del IC, de modo que los pernos están enfrente de lo que puede esperar. Para el AtMega apagado a los lados, puse en algunas descripciones de la señal.
Yo también etiquetados la tierra (azul claro) y poder tiras (rosa)
Componentes son identificados por los agujeros donde se ponen.
Por ejemplo, C1 y C1. El resonador tiene tres pines Rs, Rs, Rs.
La cabecera macho 6 pin para el adaptador USB se llama RS232 y se identifica por sus nombres de pines, Gnd, 3.3V, 5V, Tx, Rx, DTR
Resistores y capacitores tienen dos y se encuentran por el mismo identificador, por ejemplo, C1 por uno de los cables y C1 para el otro. Otras instrucciones están en la parte inferior.
