Arduino Kit de Sensor de temperatura (3 / 8 paso)

Paso 3: Las conexiones de alimentación y de datos

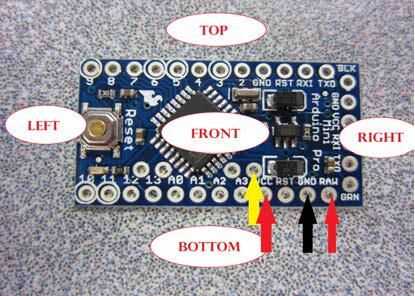

La fuente de alimentación, alimentación del sensor y datos wire cables están conectados en estos pins de la parte trasera de la arduino.  La tierra lleva el sensor y la fuente de alimentación se puede conectar juntos y soldamos en el pin GND.  Se suelda el cable positivo de la fuente de alimentación en el pin RAW.  Se suelda el cable del sensor de voltaje en el pin VCC.  Se suelda el cable de datos en el pin A3.  En la soldadura por la parte posterior de la arduino mantendrá de obstaculizar la colocación de la pantalla de 7 segmentos.
