Paso 5: Simulación de toque
Para esto tenemos que entender cómo táctil pantallas de trabajo. Los electrodos aplican un bajo voltaje a la capa conductora crea un campo electrostático uniforme. Cuando un dedo toca la pantalla que una pequeña carga eléctrica se transfiere a los dedos para completar el circuito creando una tensión caída en ese punto en la pantalla. La ubicación de esta caída de tensión se registra por el regulador y así es como funciona una pantalla táctil capacitiva.
Vamos a utilizar este concepto, excepto que en lugar de un dedo, utilizar el conector de tierra en el arduino para transferir la carga en la pantalla. Para tener más superficie en la pantalla de la pantalla, usamos una moneda.

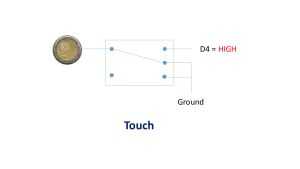

Relés se conectan directamente al pin de salida del Arduino. Es equivalente a un toque si el voltaje dado es alta ya que hay un camino para que la corriente fluya a tierra. Es equivalente a no tocar si el voltaje dado es bajo.
Ejecute el código test_relay en este enlace para ver si el toque electrónico se simula correctamente.
