Paso 5: Haga el PCB
Usando el bosquejo de Fritzing del paso anterior, imprimir lado seda y el lado del cobre en su impresora láser.
Usando el método de transferencia de toner que se describe en el paso 1, transferencia de la traza de cobre en el lado cobre de la PCB y lo grabe.
Las tres imágenes sobre muestra

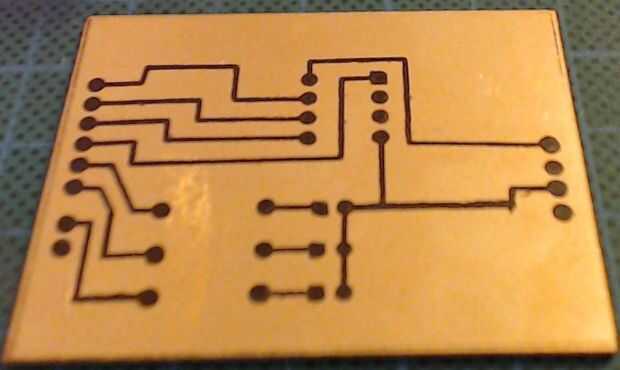

- Lado del cobre con toner transferido

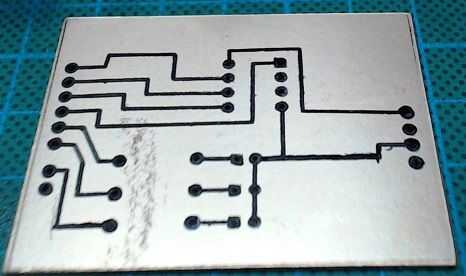

- Lado de cobre después de grabado con toner todavía Unido

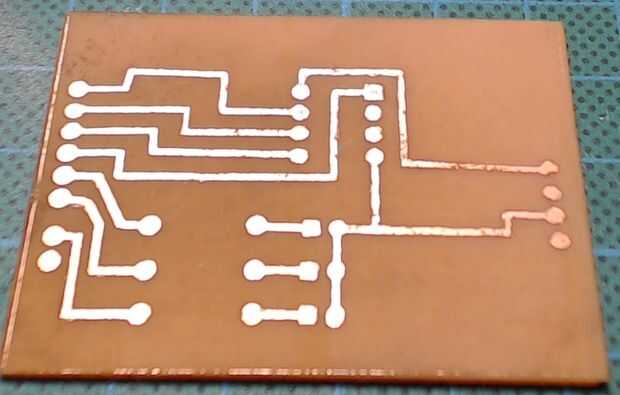

- Lado de cobre después del grabado y con el toner con acetona.
Hay un par de trucos que harán tu vida más fácil y su producción mejor.
Después de transferir el toner al lado cobre de la Junta, pasar el toner con un marcador permanente. Desea un marcador permanente que deposita la tinta que es impermeable (he tenido mucha suerte con el marcador Staedtler LUMO Color impermeable) tengo marcadores finos y medio para esto. La razón principal que hago esto es que el método de toner no es perfecto.
Usar acetona para quitar el toner de la placa, esto debe dejar sus rastros cobre todo brillante y brillante.
Utilice un multímetro en continuidad de prueba para probar cada uno de los rastros de extremo a extremo. Si encuentra agujeros en sus huellas, un soldador caliente y la soldadura para unir los vacíos.
Perfore a través de los orificios con una broca de 0.2 en un vicio de pin. Más pequeño es mejor.
Las almohadillas con soldadura de estaño.
Vuelva a probar los rastros con su multímetro.
Una onza de prevención vale una libra de curación.

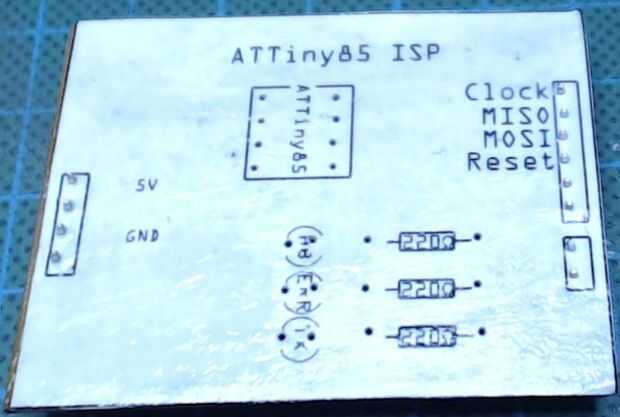

Después de mis agujeros a través de la perforación, luego pegue el lado seda papel seda en la parte. He mirado en un montón de diferentes métodos de impresión de seda hecha en casa en PCB y son demasiado costo y molestia para mí. Yo simplemente difundir blanco PVA (cola para madera) en la superficie y luego pegar el papel sobre. Luego laca el papel con PVA más hasta que se cubra bien. Luego uso un punzón fino y meter los agujeros a través del papel desde el lado del cobre para que termino para arriba con un buen láser impresas impresión de seda en la parte superior de mi PCB. Creo que parece buena, personalmente, usted puede estar en desacuerdo... es totalmente hasta usted, si no haces esto.
Después de eso, es simplemente una cuestión de soldadura en los componentes.

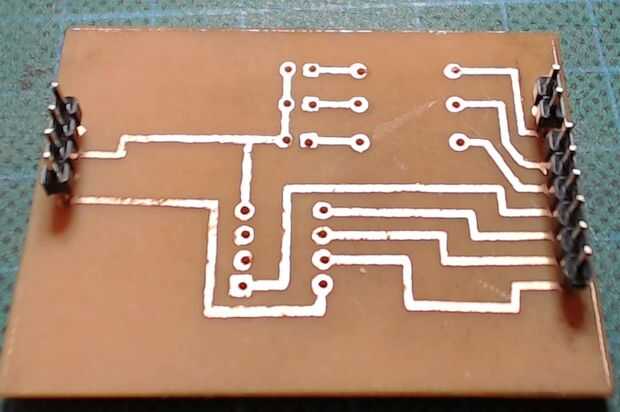

Cuando llegué a soldar en las cabeceras de pin, quería hacer que se vean bien. Cómo hice esto es que primero empuja el bloque de plástico hasta el otro extremo de las patillas e inserta las clavijas en el lado cobre de la PCB (que pasó a través de la placa pero no sobresale en el lado de seda). A continuación, cuidadosamente soldadas en los pines dejando como poco filete de soldadura posible (un archivo de cola de rata pequeña ayudado cuando he tenido demasiado mucho, seguido de alguna trenza de cobre para limpiar). Entonces empujé el bloque de plástico hacia abajo por lo que fue ajustado a la PCB. También debe saber que hay más pines que hay rastros. Tengo 2 pins extras en el lado izquierdo y uno extra en el lado derecho. He incluido estos pins para la resistencia mecánica y estabilidad. Sin esos pines extras, la izquierda tiende a doblar cuando quite el escudo de la ONU.
Cuando la soldadura se realiza, está detrás con el multímetro y prueba de la continuidad de cada rastro de pines a DIL y pin para el LED... de hecho... prueba de todo.
