Ultrasónico garaje Parking Assistant con Arduino y un ATtiny85

fabricantes de Hola compañeros, quiero compartir con ustedes un simple proyecto que he puesto juntos. Soy nuevo a los circuitos de creación de prototipos y sólo tomó dos semestre de cursos de Java, así que cuando fui buscando proyectos simples construir mis habilidades, me ha decepcionado en la complejidad del código que vi fue. Aunque hay muchos otros proyectos por ahí, con casi exactamente la misma funcionalidad, eran demasiado complejas para la simplicidad del proyecto. Creo que he puesto juntos una versión que es mucho más simple y que cualquiera puede seguir. De esta manera, puede haber algunos sacrificios en robustez (odian el retardo) pero funciona muy bien así que realmente le interesa.

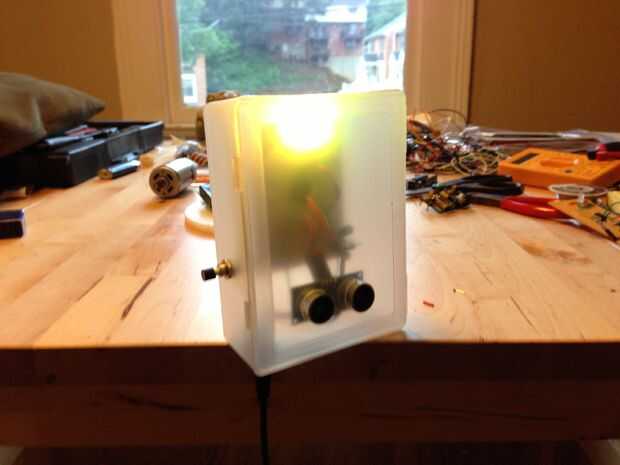

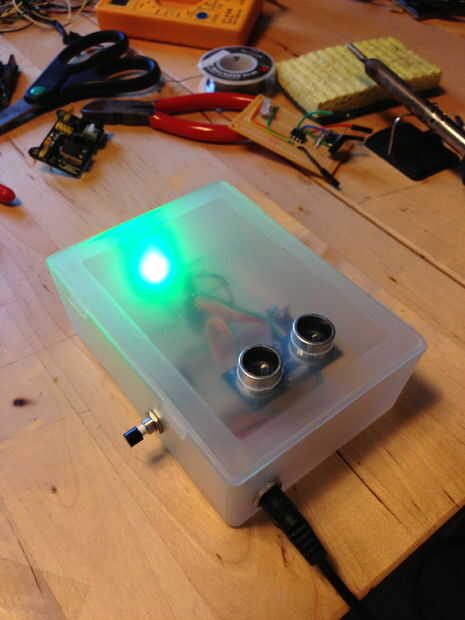

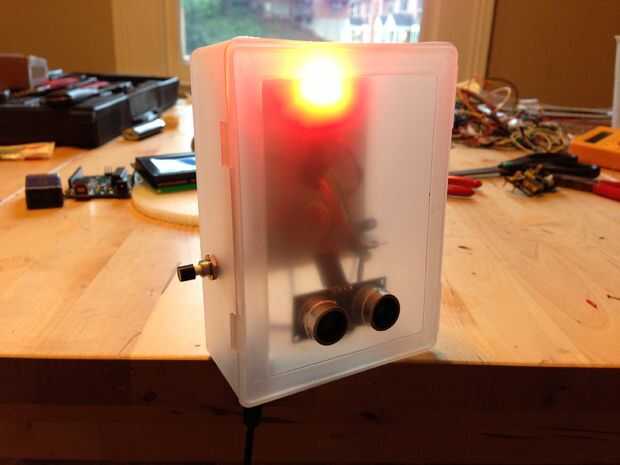

Vamos a hablar de la funcionalidad exacta. Sienten a distancia todo el tiempo y tiene un rgb LED para indicar si se va a seguir viniendo, frenar, detener o regresar. Un botón se utiliza para almacenar la distancia actual como la distancia de estacionamiento deseado. A pesar de que el LED es super bajo consumo de energía, soy ambientalista, así que vamos a programa un poder guardar modo para apagar el LED cuando no hay ningún coche en el garaje y unos 30 segundos después de que el coche ha aparcado en el mismo punto. Además, no podemos esperar que el coche estará estacionado en el exacto, hasta la pulgada, se fijó en el, por lo que incluimos una gama de aproximadamente 6 pulgadas de distancia. No quiero acabar moviendo hacia adelante y hacia atrás una docena de veces antes de llegar en derecho *. Esta es una gran mejora sobre los puedes comprar en Home Depot que sólo tienen ajustes 1, 2 y 3 pies de distancia y sólo 3 etapas indicador. Además, la gran caja almacenar unos look barato y todos tienen este diseño feo de la dos parte donde el LED o el sensor está en una cadena de tracción. No lo quiero en un garaje con clase.

Si luego quieres hacer más pequeño, más barato y más permanente, plus, no tiene que dejar su Arduino, flash el software sobre para un ATtiny85-20PU.  Revisaremos todos los pasos requeridos para utilizar Arduino como el ISP para cargar el software a lo ATtiny.

En primer lugar permite reunir algunas partes junto con algunos precios aproximados
$15 - Arduino (cualquiera es suficiente)
Proyecto vivienda
$3 - sensor de distancia ultrasonido HC-SR04
$4 - protoboard
$1 - RGB LED (yo prefiero uno que tiene una calificación de alto brillo y es helado)
$2 - botón
$1-3 resistencias ~ 220 ohmios (esto realmente depende de la fuerza el LED que usted elija)
1 resistencia ~ 10 k ohmios (botón)
$1 - puentes
$3 - alimentación - tienes algunas opciones aquí según se haya optado por dejar la placa Arduino dentro o usar el ATtiny85

Si usted decide utilizar el ATtiny deberá
$2 - ATtiny85
$2 - toma de entrada CC
$1 - regulador de 5V
$1-2 condensadores electrolíticos 10uf

~ o ~

$4 - placa de alimentación
