Paso 5: Pruebas y soldadura
Una vez cargado el código, debe ser capaz de detectar metales. Sólo conectar el arduino a una batería de 9 voltios y pulse el interruptor. La placa se utiliza para la prueba y no es una forma estable de utilizar el detector de metales. Ahora, es tiempo a su trabajo en circuito en un protoboard de la soldadura.

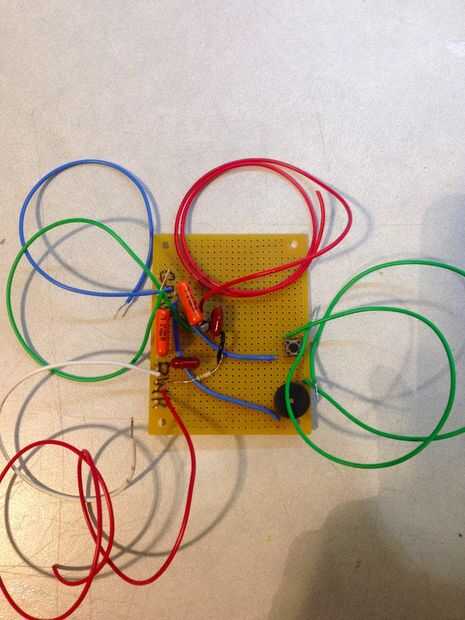

1. pasar el circuito de la placa a la protoboard. Para empezar, ha construido el protoboard en columnas de corriente y tierra, así que para el protoboard dedicar una sección de alimentación y tierra que se sueldan juntos más adelante.
2. aquí usted será alambre el alambre trenzado en la protoboard.
3. empezar a soldar las piezas una por una para hacer todo más fácil.

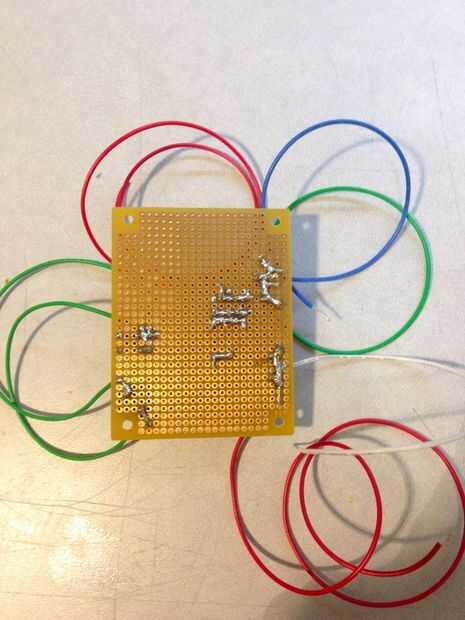

4. una vez hecho esto, todo lo que estaba en la misma fila de la protoboard tendrá que soldarse juntos como uno en el protoboard.
5. el cable que viene del interruptor de conexión a tierra al soldar juntos y el cable que viene del interruptor de conexión al pin 12 soldar juntos.
6. el cable que viene desde el zumbador conectando a tierra al soldar juntos y el cable que viene desde el zumbador conectar al pin 13 soldar juntos.
7. las zonas de corriente y tierra va a necesitar un cable de cada uno para conectarse a la protoboard el arduino. Ahora quieres que todo en la zona de poder soldar entre sí. Lo mismo con el área de tierra.

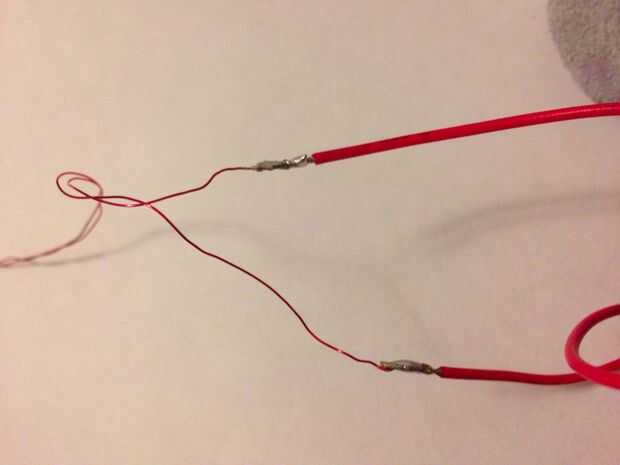

8. después de haber soldado todo en el protoboard, no te olvides de la soldadura de los cables provenientes de la protoboard para el alambre del imán.
