Arduino guante Detector de metales (2 / 7 paso)

Paso 2: Hacer la bobina

Lo primero que quieres hacer es crear el componente que el alambre del imán de la casa y en última instancia ser su bobina. El componente debe ser de 6 pulgadas de diámetro.

He encontrado este componente en thingiverse.

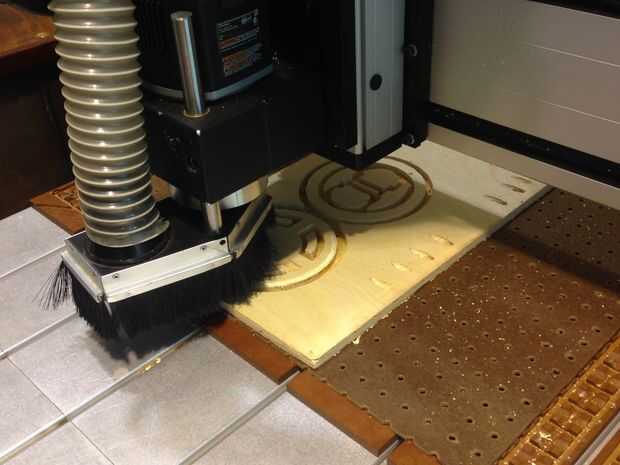

1. descargar los archivos de stl y configurado el CNC para corte de madera contrachapada.

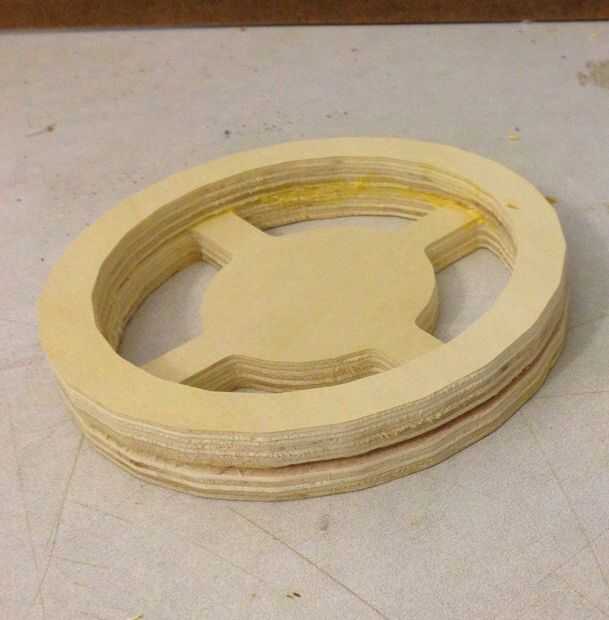

2. pegue los dos anillos de madera con pegamento de madera. Limpie el exceso.

3. una vez haya secado por completo, lije los bordes para crear un componente suave.

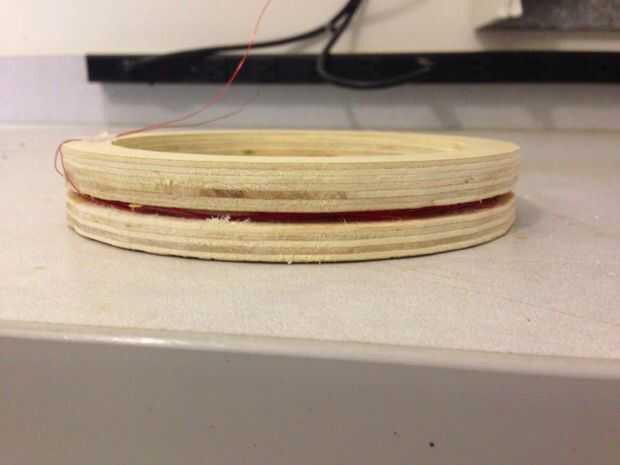

Lo siguiente para la bobina es enrollar el alambre del imán.

1. Deje aproximadamente cinco pulgadas de cable para conectar al circuito.

2. empezar a envolver el cable alrededor de después de las cinco pulgadas. Usted tendrá que envolver el cable alrededor de 30 veces la estructura de madera contrachapada. Mantenga la bobina limpia y firmemente para conseguir el mejor uso.

3. después de los 30 abrigos, deja otro cinco pulgadas de alambre adicional para conectar al circuito.
