Arduino GPS/GSM Tracker (WatchDog activado) (4 / 9 paso)

Paso 4: montaje

Si usas el escudo de FONA 808, enchúfalo en. Para el arranque, es necesario realizar cableado un poco. En primer lugar, conecte la alimentación a la placa:

  • Conectar el pin de 5V de la placa Arduino a la línea de rojo, positivo en el protoboard
  • El pin GND a la línea de energía azul/negativa.

Puede que tenga que soldar los pines de cabecera a la Junta de arranque correctamente o no puede haber adecuada conductividad eléctrica.

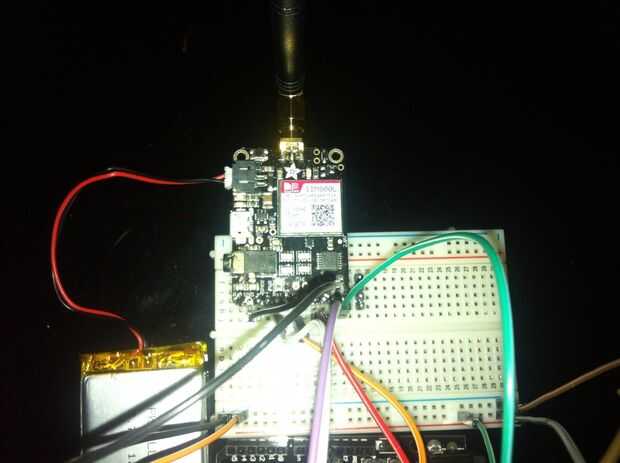

Después de soldar, coloque el FONA 808 breakout en el protoboard.

  • Conectar la clavija VIO en la línea roja
  • Los pines GND y la llave a la línea azul.

Después de eso,

  • Conectar la clavija FONA RST en Arduino pin 4,
  • FONA TX a Arduino del pin 3
  • RX para Arduino pin 2

También conectar el 3.7V LiPo batería, la antena GPS y la antena GSM para el escudo de FONA 808 o breakout.

También colocar el LED en la placa, en serie con el resistor de 330-1K Ohm. Conéctelo a la clavija numero 6 de la placa Arduino y conecte el otro extremo a la tierra.

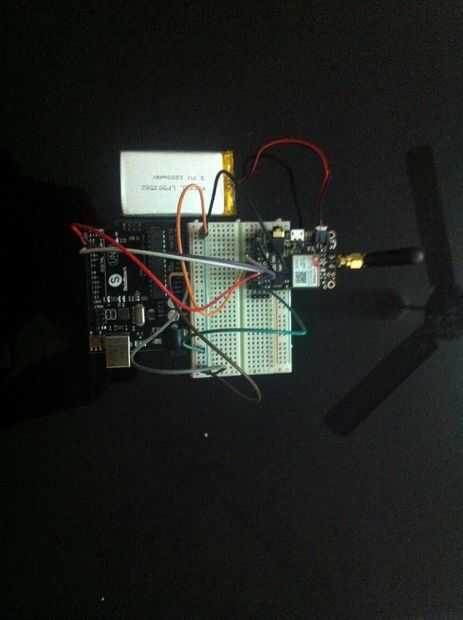

Se trata de cómo el proyecto totalmente montado parece (echa un vistazo por encima de la imagen)
