Arduino GPS/GSM Tracker (WatchDog activado) (2 / 9 paso)

Paso 2: Hardware

Enlace a las partes:

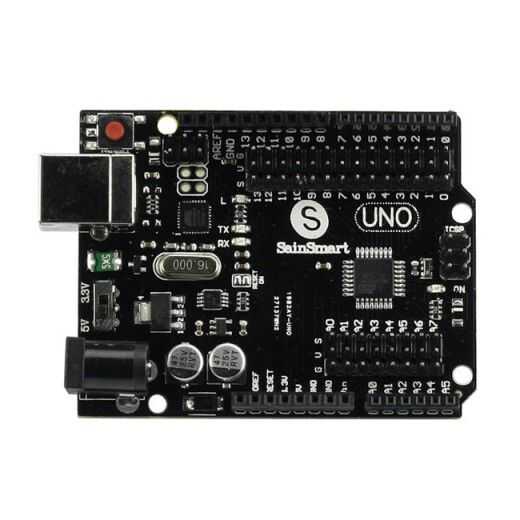

Arduino Uno(Clone works fine)

Adafruit FONA 808 breakout Junta

Cables de puente

Protoboard

Antena SMA o uFl (depende en su versión de la tarjeta, nada funciona perfectamente bien)

LED (verde/rojo)

resistencia 330 ohm

zumbador piezoeléctrico

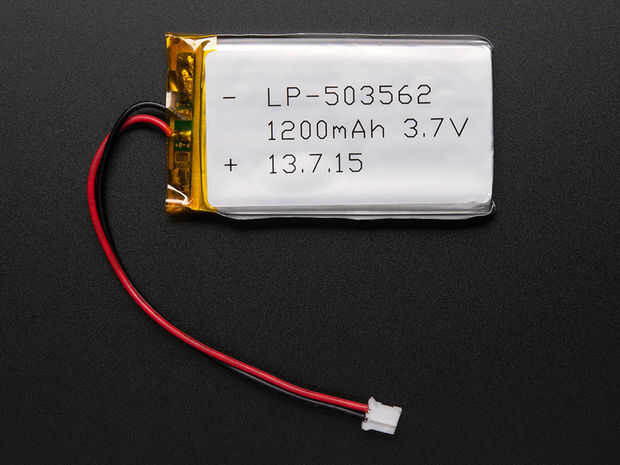

3.7V batería LiPo

Un Sim 2 G (Importante)

Herramientas:

Soldadura de hierro

Base de resina


Para el tablero de la FONA, necesita un conjunto de componentes adicionales: una antena GSM y también una antena GPS. Usted también necesitará una tarjeta SIM GPRS de trabajo, con algún crédito de datos, que debe colocarse dentro de la FONA 808 breakout Junta. Usted también necesitará un 3.7V LiPo batería para alimentar el tablero de arranque. Usted puede conseguir una batería de 1200 mah.

Hay dos versiones de FONA, uno es la versión de SMA y el otro es versión uFl. Ambos comparten las mismas características la única diferencia es sus antenas. Pero para el proyecto de hoy utilizaré la versión SMA.

Para la parte de la 'alarma', necesita un simple LED rojo o verde, una resistencia de 330 Ohm y un zumbador piezoeléctrico.

Si quieres un complemento en versión usted puede obtener el FONA 808 que se pueden apilar encima de la ONU y que no tienes que hacer ninguna soldadura solo cableado la cabecera fija y conecte la antena y la tarjeta sim. Luego subo el código. Pero ya no tengo esa versión me va usar la versión 800 proyecto de hoy.
