Paso 8: Construcción de una caja
A continuación que usted tendrá que comprar y crear su vivienda definitiva para tus aparatos electrónicos. Hay muchas opciones para esto pero a continuación es una guía para mi enfoque.
Estaba buscando un sesgo más portátil en un fightstick para mi proyecto. Debido a esto decidí construir mi caja de tablero compuesto con una cara de la pizarra. Este material proporciona un balance decente de la fuerza y peso. Para crear la caja tuve 6 tableros y cortan 4 trozos de moldura. Debido a la inexperiencia y miss-corte mi tableros fueron 10,5 "x 13" x 2 ", sin embargo, recomiendo:
- una izquierda y derecha de 2 "x 8"
- una frontal y trasera de 2 "x 13"
- una parte superior e inferior 13+"x 8+"
- 4 2" de altura de piezas de moldeo
- Nota importante: Para crear una caja mejor recomiendo agregar la altura de los paneles laterales a los paneles superior e inferior. De esa manera su parte superior e inferior se extienden sobre los bordes de los paneles laterales. En el ejemplo, si la placa izquierda y derecha es 2 "x 8" x. 5" la querrías hacerte superior e inferior 14" x 8". Además si fuera la placa delantera y trasera de 2 "x 13" x. 5" quieres hacer tu parte superior e inferior 13" x 9".
Lo que se necesita:
- Un taladro.
- 1"(para los botones de 24mm) o ~ 1,2" (de 30mm) circular broca.
- 2 a 6 pernos con las tuercas para sujetar el joystick a la Junta
- 8 tornillos para madera
- Adecuadamente brocas de tamaño para los pernos y los tornillos de madera así como pernos o tornillos necesitan para su USB Monte.
- adecuadamente pequeño destornillador Philips
- ~12/16 "broca circular
- Pegamento para madera
- Papel de lija
- Cinta para ductos
Los pasos:

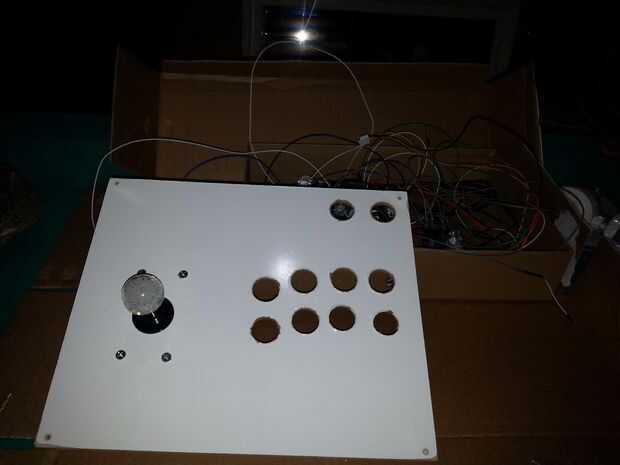

- Perfore agujeros en la placa utilizando la broca circular para los botones 24mm(1") o 30mm(~1.2").
- Taladre un agujero de 1" o ~ 1,2" más en su placa frontal. Se trata de donde vendrá tu palillo de.
- Nota: La colocación de su stick y los botones son de su preferencia sin embargo un set up similar a la mía se considera estándar.
- Taladro de 2 a 6 tamaño apropiado agujeros cerca de su agujero de joystick para alojar los pernos necesarios para mantener el palillo en su lugar.
- Pegar una pieza de moldura en los bordes de la 2 final del panel izquierdo y derecho. Esperar la noche para que el pegamento se seque completamente
- Pegar la parte delantera y la parte inferior de los bordes exteriores de la moldura. Permita que el pegamento se seque.

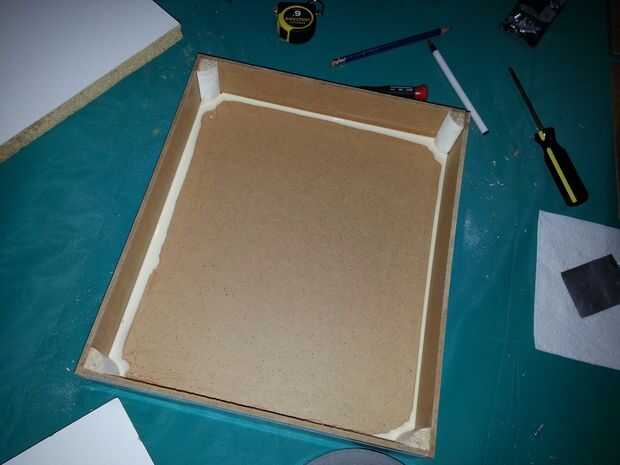

- Si se hace correctamente usted debe tener un marco con el moldeado de piezas en el interior las esquinas.
- Plan en la parte delantera y traseras a sobre regazo los paneles izquierdos y derecho en las esquinas. Esto permitirá una esquina más suave.
- Coloque el panel inferior del marco. Perfore un agujero a través del panel de fondo con el fin de comenzar un agujero piloto en las 4 clavijas que ponen en las esquinas de moldeo. Coloque un tornillo de madera en los agujeros y apriete con un destornillador.
- (Opcional) Para llenar en cualquier aumento de grietas/fuerza agregar el pegamento en el interior los bordes de la caja de fondo, deje que se seque.

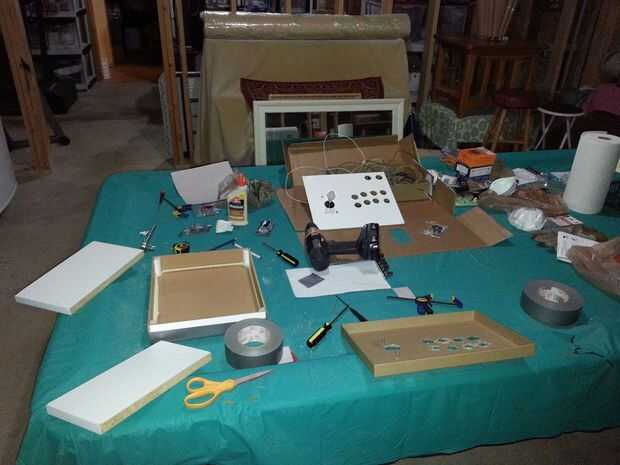

- En este punto su proyecto debería parecerse a cuadro 2 que se muestra para este paso.
- Si los agujeros quedan sienten libres tapar con cinta adhesiva.
- Perfore un agujero en el centro del panel posterior, usando el ~12/16 ". Esto se utilizará para el puerto usb que está utilizando.
- Nota importante: Esto es aproximado para su medición método USB 1 en el paso 3 y es probable que no precisa. Usted tendrá que hacer sus propias medidas para ver qué necesita el agujero del tamaño.
- Perfore agujeros cerca de agujero USB a casa de que los tornillos deben mantener el soporte USB en su lugar.
- Voltee el marco y repita el paso 5 para el panel frontal.
