Arduino DIY o "El DIY-Duino" (10 / 30 paso)

Paso 10: El procedimiento de transferencia

En mi opinión, la plancha la parte más delicada de todo el procedimiento... Si has hecho un buen trabajo en el planchado, se desprenda el papel entero y usted a ver una copperboard brillante con el toner láser negro transferido sobre él.

Sin embargo, esto no es probable que sucederá. No te desanimes! Lo que probablemente sucederá es una de dos cosas:

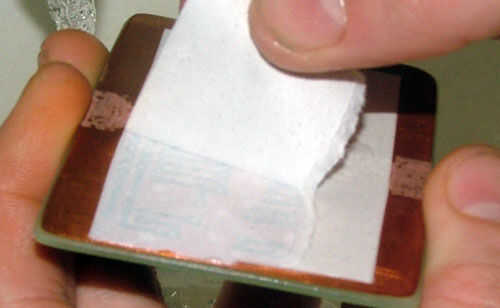

1. pelar el papel detrás y parte o la totalidad del papel se sale, pero el patrón no era totalmente transferido ya sea.
2. Pele el papel detrás y sólo algunos de los sale, dejando atrás un papel y un plástico delgado.

En el caso 1:
Totalmente no planchar el toner y no ha transferido a la Junta.

Estás tristemente fuera de suerte--sólo por el momento sin embargo. Usted tendrá que empezar de nuevo.

¿Bueno, al menos tiene el cobre recortado, derecho? Y la práctica hace perfecto... la mejor manera para ser experto en algo es ser un completo fracaso en lo primero.

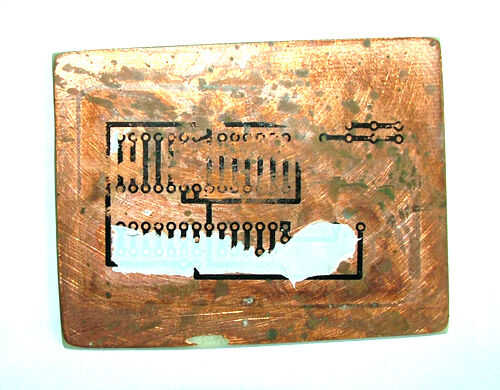

El tablero de la izquierda todavía no totalmente descolocado. De hecho, me fijo con un rotulador... ver abajo sobre como funciona esto.

Pero se puede ver que el toner no transferir completamente sobre a la Junta. En la esquina izquierda, el toner se desvaneció, porque todavía está pegada al papel.

Ahora, el tablero por debajo de eso es un total desastre. Es una de las primeras juntas que nunca trató de hacer. No sé por qué todavía lo tengo, tal vez sólo para mostrar en este tutorial. Se puede ver que su tipo de corroído de sentados. La principal cosa a mirar es que el toner no transferir demasiado bien.

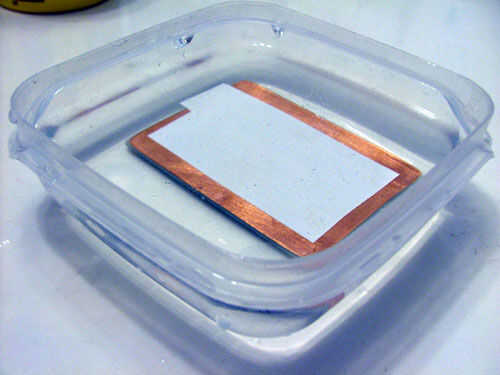

Si esto le sucede a la placa, lo pones de nuevo en el agua y déjelo remojar durante la noche. Fácilmente podrás pelar todo apagado en la mañana.

Después de retira todo el papel, tomar algunos removedor de lacquor, humedecer una papertowel con él y limpie todo el tóner.

Volver a la arena el copperboard, para que se vea limpio y nuevo y empezar de nuevo. No sweat lo, usted conseguirá, confía en mí!

En caso de que 2:
Te queda algún papel todavía pegado a la Junta. Usted puede notar que hay una fina capa de plástico que es el cobre. Esto es lo que la imagen del patrón originalmente fue transferida a.

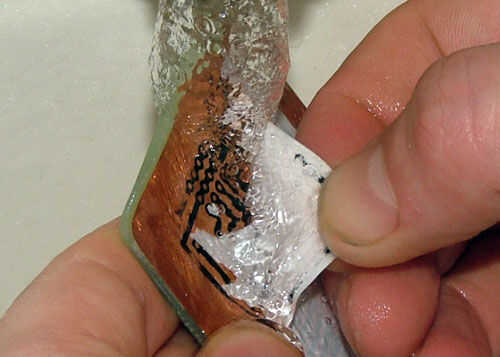

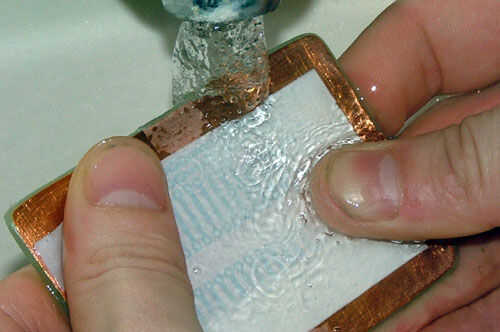

También puede notar que hay algunos papel "normal" que se desprende fácilmente. Tome sus dedos y frotar lo que pueda del papel "normal".

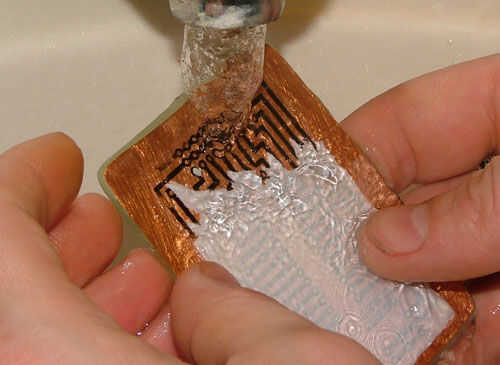

Reposar la placa en el baño de agua tibia un par de minutos de tro. Volver y tratar de frotar más el papel "normal".

Eventualmente podrás bajar todo.

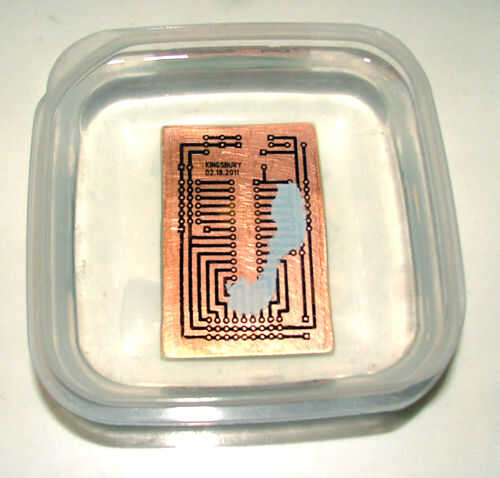

La foto tiene un poco de plástico pegado a él. Puede usar sus uñas de pelar el plástico, porque el toner transferido resiste ser astillado de las uñas bastante bien.

También me parece que con algunas pinzas de pelar el plástico delgado funciona también. Tenga cuidado con las pinzas, ya que es posible el patrón con ellos de la viruta.

También, se desea disponer todos del papel y plástico apagado del tablero para el aguafuerte trabajar bien. A menudo, yo a quitar todo lo que pueda del papel "normal" y luego la Junta en el baño para un par de horas.

Cuando regrese, usted encontrará que el plástico no pega tanto a la Junta y se puede pelar fácilmente. De nuevo, puede utilizar pinzas, pero usarlos con cuidado.
