Paso 3: Parte 2: construcción del chasis
El chasis es el "marco" que todo está conectado a y funciona.

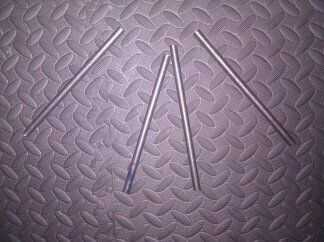

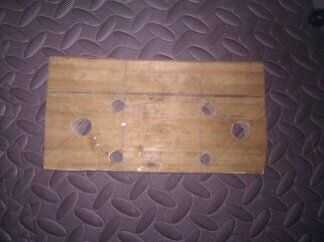

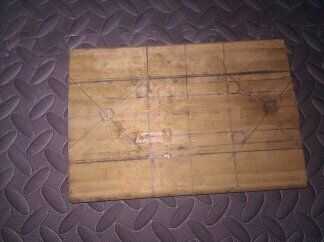

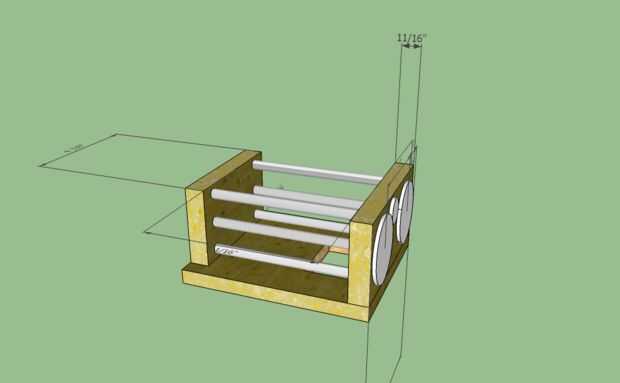

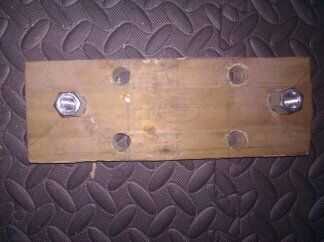

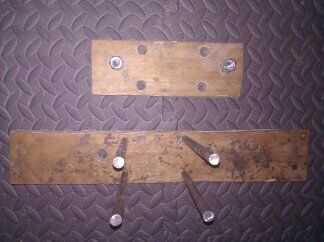

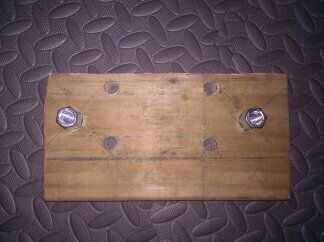

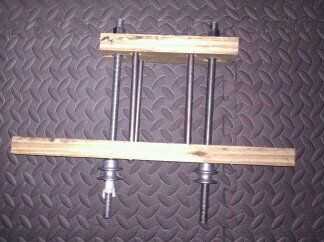

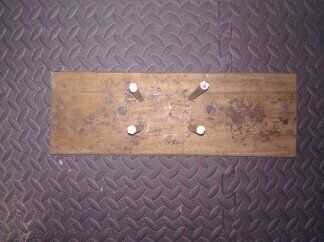

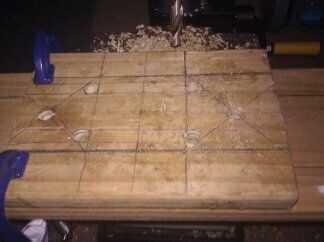

Primero tienes que hacer la trituradora, esto se hace cortando dos sección corta de un 1 "x 5" (aproximadamente 12 pulgadas cada uno) cortar la varilla lisa de 3' a 4 trozos de igual longitud. He utilizado basura trozos de madera que encontré. Utilicé el diámetro de una lata de aluminio para hacer el cuadrado en el centro. La plaza le da la anchura de la parte final así como la distancia entre las barras de 4 1/4" de lisa. Hacia la outercenter de los tableros se montarán los actuadores. Coloqué uno de los tableros en el otro para hacer los agujeros en línea. Perfore los orificios exteriores (los agujeros de montaje del actuador) a 5/8" en una tabla y 1/2". A continuación, colocar un acoplador de 1/2" en 5/8" de la parte posterior y añadir algunos epoxy. Los cuatro agujeros de interiores deben ser 1/4" para las barras que la montura en el tablero con 1/2" de los agujeros en el exterior (el otro debe ser un poco más grande), esto actuará como un poder retenedor/guía. Las porciones superior e inferior de los tableros deben recortarse en el diámetro de una lata.

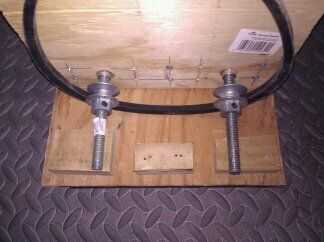

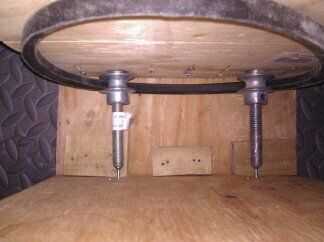

Después el epoxi se seque ya puedes ejecutar el 1/2" roscado de barras a través de las juntas e instala las poleas en las varillas. Ahora colocar la correa de las poleas junto con el motor, luego Mida la distancia desde la parte inferior del tablero a la parte superior de la polea del motor añadir aproximadamente una pulgada y tiene la altura de la próxima Junta que necesita cortar para la pared frontal de la "caja" el ancho es de 12". Retire las poleas de las barras y colocar la junta con los agujeros de 1/2"(el retenedor puede montar [no el uno con los acopladores en él]) y usarlo como plantilla para hacer agujeros en la pared frontal. Perforarlo y 1/2 pulgada usando el tablero de montaje de retén puede como un retenedor, retire la plantilla y perfore los orificios de 5/8 "para que las mangas encajen en ellos. Utilizar algunos epoxy en las mangas para mantenerlos en el tablero. Esto debe ser plana en el lado que cumpla con el soporte del retenedor puede y debe pegarse hacia fuera en el otro lado (esto funcionará para reducir la fricción). Puede utilizar esta placa ancho y altura de la pared posterior de la caja.

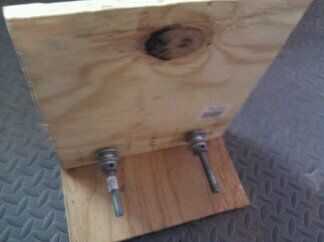

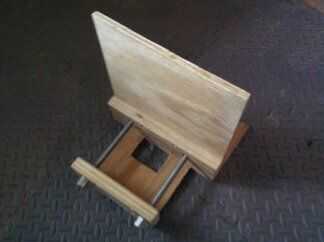

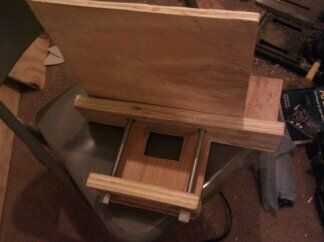

Alinee los agujeros de la pared frontal con los orificios en el soporte del retenedor puede, haga 4 bien colocado 1/8" agujeros en la parte posterior de la pared frontal en el montaje del retenedor puede y atornille utilizando los orificios piloto de 1/8". Ahora instale las varillas roscadas con las poleas, coloque esto en una pieza de madera contrachapada, a continuación, Monte el motor y la correa, mida la distancia desde la parte frontal del retenedor puede montar en la parte posterior de donde es el motor más el espesor de la pared posterior de la caja. Esto se utilizará para dibujar un contorno de la parte trasera y hacer un fondo para la caja. El contorno debe establecerse incluyendo la parte delantera de la máquina así. Esto se debe ver similar a la parte inferior en la imagen 11 y 12. Ahora corte un agujero cuadrado más ancho que el diámetro de una lata y longitud ligeramente más pequeño que el diámetro de la lata.

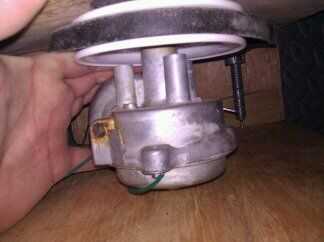

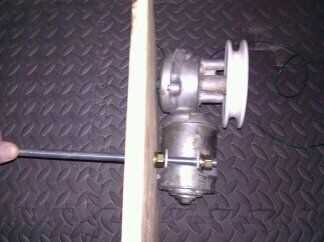

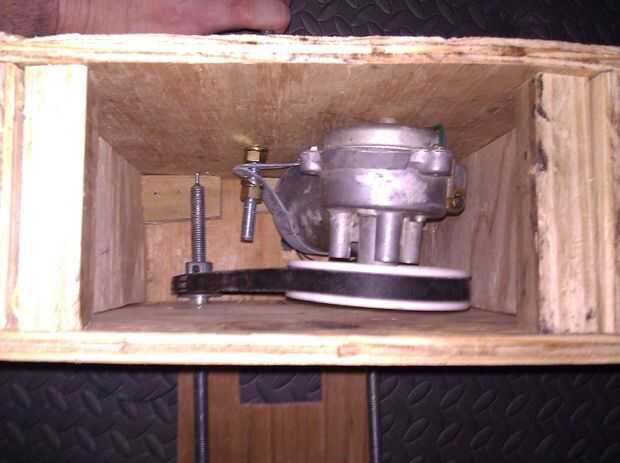

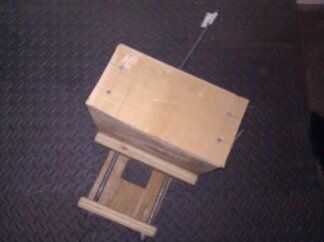

Añadir algunas fot apoya la parte posterior y paredes laterales en la parte inferior como se muestra en la imagen 14. Ahora coloque el motor con la polea de la correa y tensar la correa Marque la parte superior de la placa frontal. Medir la distancia y ahora hacer un agujero de 1/4" en la pared posterior para que el conector de poste de la cerca alrededor del motor tendrá la polea hasta la medición en la placa posterior que fue tomada de la placa frontal. Utilice la varilla roscada de 1/4", roldanas, grandes OD arandelas y tuercas para montar el motor a la pared posterior. Mida la distancia desde la parte frontal y pared trasera y soportes superior, laterales y parte superior. También asegúrese de taladrar un orificio de 1/2" en la parte inferior de los cables.
