Arduino controla inteligente montaña (4 / 6 paso)

Paso 4: Hora de conectar los componentes electrónicos

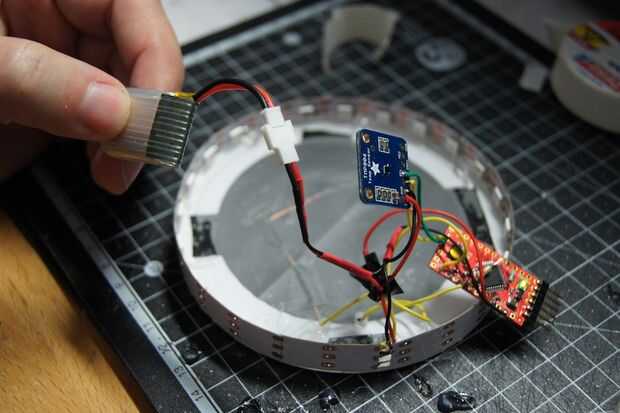

Primero soldar 4 cables a los electrodos de TMP006 Sensor arranque con GND, VCC, SDA y SCL.

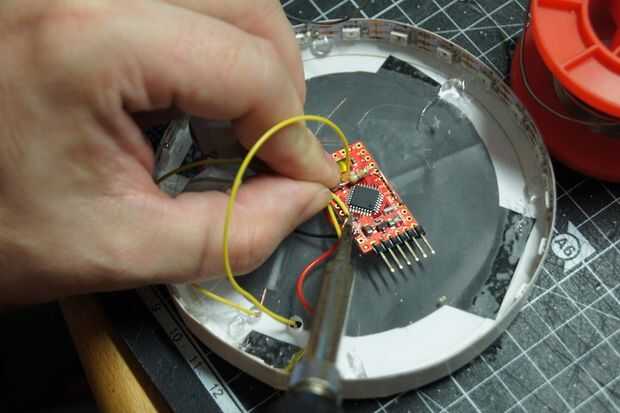

Ahora, suelde el cable VCC y GND para las correspondientes pastillas de Arduino Mini. Después de esto suelde el cable SDA de la Junta de arranque a la plataforma del A4 de Arduino Mini. Al compás de la SCL de Breakout Junta debe soldarse al cojín del A5 de Arduino.

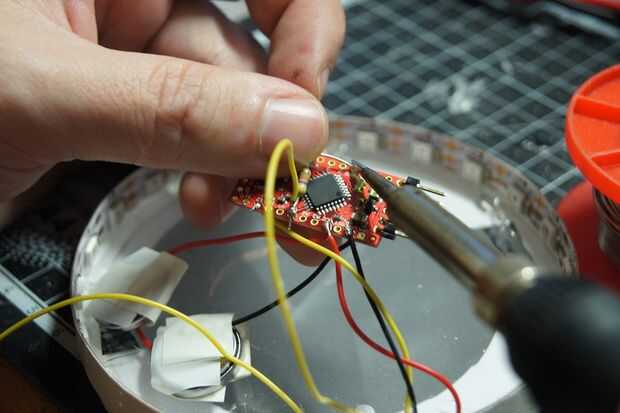

Luego suelde un cable del sensor de presión también a la plataforma de Arduino Mini VCC. Luego suelda el otro cable del sensor de la presión a placa de Arduino A0. Para conectar la tira de LED suelde el cable VI a almohadilla 11 de Arduino MIni. También la soldadura de los cables de LED tira VCC y GND para las correspondientes pastillas de Arduino. Ahora soldar lo 2K 7 resistencia entre GND de Arduino y cojín A0. Por último Conecte VCC y GND de la batería a la correspondiente plataforma Arduino. Al final el cableado debe asemejarse a los cables en la foto de arriba.
