Arduino controla el tablero de mensajes LED tubo de luz (6 / 13 paso)

Paso 6: Cableado todo juntos

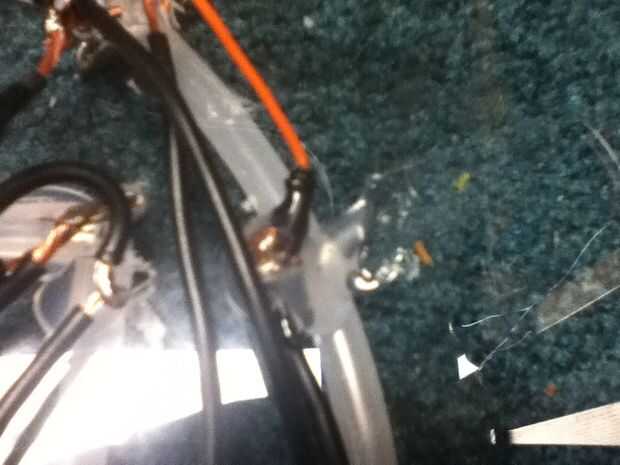

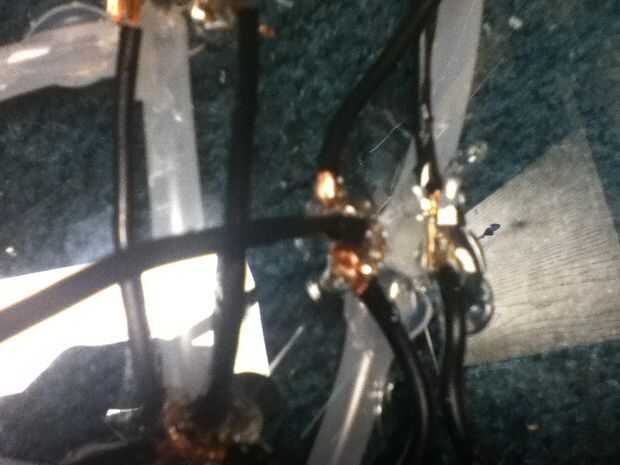

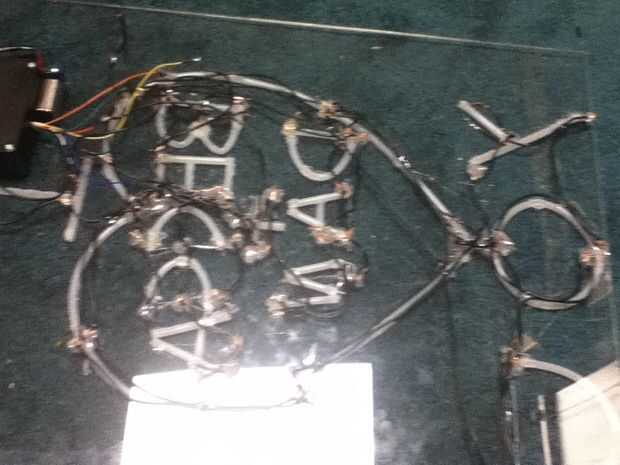

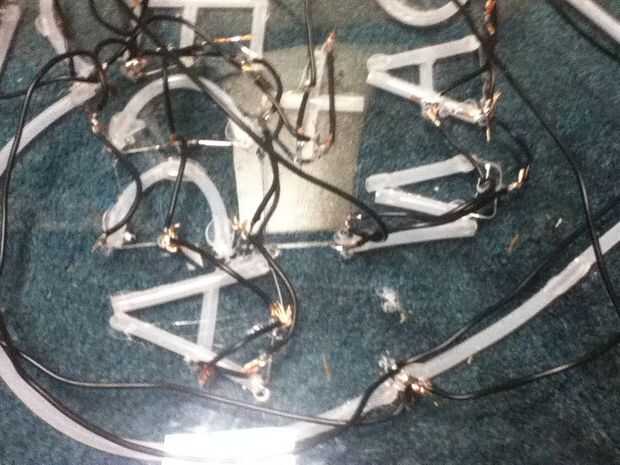

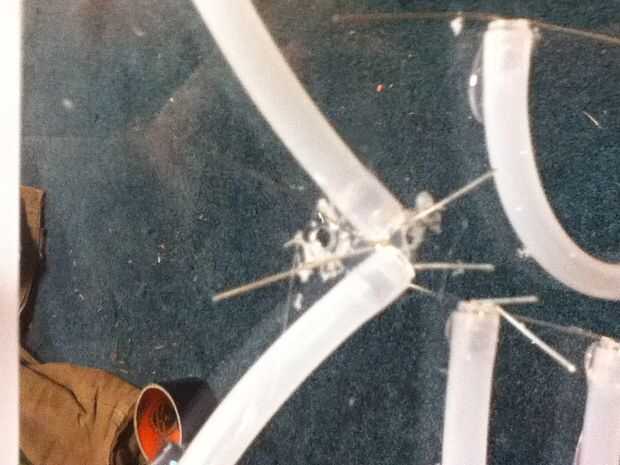

Ahora es el más tedioso, lento, frustrante y gratificante de parte del proyecto: cableado de todos los LED. Que hiciste tu vida más fácil mediante la organización de los cables muy juntas, pero si no no es el fin del mundo, sólo será más difícil. Antes de decidir cómo cablear, deberás decidir qué animaciones que quieras hacer. ¿Quieres cada letra individual a parpadear? ¿o las palabras a parpadear como un todo? Todo esto dependerá de cómo lujo desea obtener con la electrónica y el código. También, al hacerlo, asegúrese de mantener mente salida cuantos pins tienes disponible para utilizan. Usted no quiere tener mas salidas que los pernos! Para mi proyecto, decidí que sería cable cada palabra individual junto, para que el "yo" era un perno, el gran corazón fue un pin, el "dan" fue un broche y así sucesivamente. Con el fin de mantener todo limpio y ordenado, yo sugeriría agujeros muy pequeños en el tablero y pasando los cables en la parte posterior con el fin de mantener aseado el frente mirando. Para empezar, encuentra el positivo de cada LED solo que quiere estar conectado a un pin de salida y conéctelos todos juntos. Hacer esto para cada LED para cada pin. Esto podría ser un poco confuso, así que asegúrese de mirar las fotos. Una vez que todos los aspectos positivos están conectados juntos, volver a través y alambre todos los cables negativos juntos, independientemente de la espiga. Este un gigantesco cable se conectará a la "Tierra", o conector de tierra en la placa Arduino. Ahora lo que tienes es un cables positivos de gigantes (8-10) y un cable negativo.
