Arduino controla carillones de viento (5 / 12 paso)

Paso 5: El marco de la campana

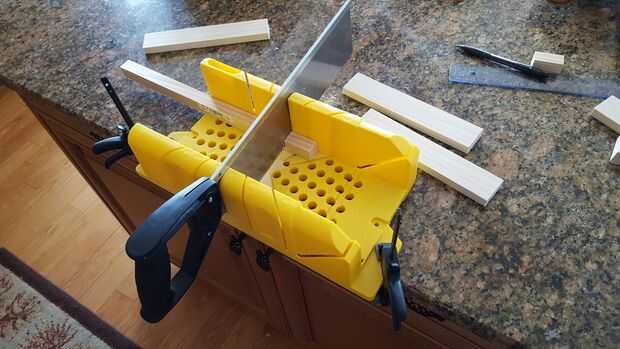

Estoy muy limitado en herramientas de trabajo madera usé acabado madera stock disponible de Home Depot.

He utilizado 3/4 "X 3/4"; 1/4 "X 1 1/2"; y 1/2 "X 1 1/2" álamo. También se utiliza barra de pasador de 5/16".

Para reducir la longitud de la Asamblea de la campana, espaciados tubos 15 mm de separación. Sin embargo, la experiencia previa con los solenoides demostró que requiere al menos una distancia de 20 mm por lo que sus campos magnéticos no interactuaría.

Por lo tanto, se alternaron los solenoides para hacer dos filas de solenoide 8. Esto elimina el problema de interacción.

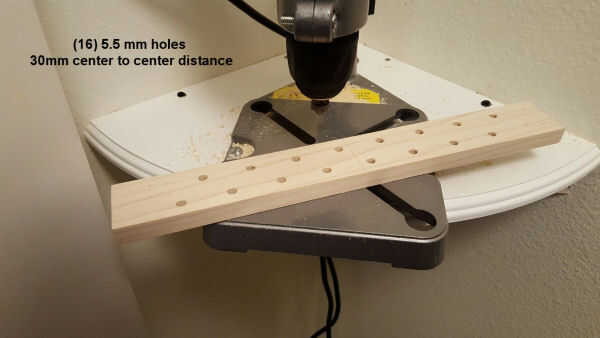

Utilizo un soporte barato taladro para taladrar los agujeros alineados. (El sistema de timbre prototipo 8 fue hecho con ningún soporte de taladro y era muy difícil mantener la perpendicularidad).

Los solenoides se simplemente presione en su lugar si taladra el tamaño del orificio del lado derecho. Lo hice, muy ligeramente del archivo, la parte delantera de cada solenoide para que era más redondeado. Un toque es necesario y los solenoides Presione en los orificios sin ningún problema. Lo instale en este punto los solenoides.

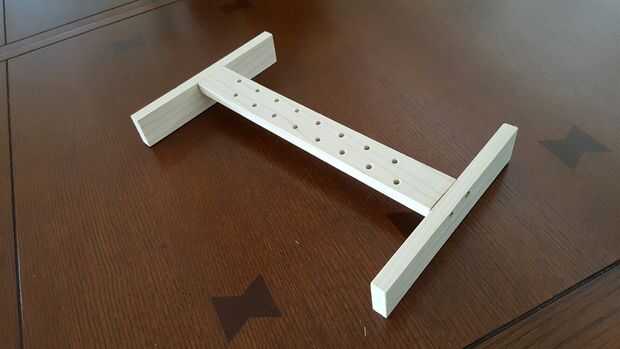

El marco terminó añadiendo las patas laterales que sujeta con tornillos para madera. Entonces mancharon la Asamblea antes de que seguía.
