Arduino - conexión protoboard

he estado mirando muchas cuestiones con tantos cables de conexión entre la placa y la tarjeta controladora. Una pequeña sacudida desaloja a veces los cables y dejar las cosas para trabajar. Esto me inspiró para hacer cables de conexión que no consigue desalojar con pequeñas sacudidas y movimientos.

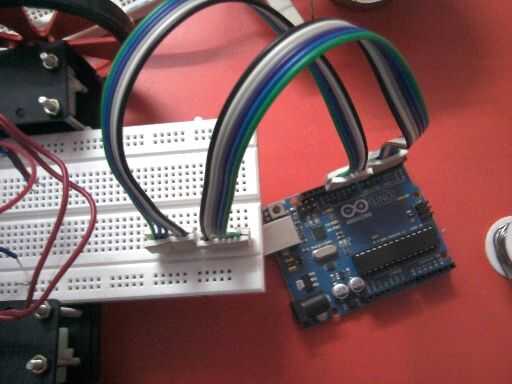

Esta es la configuración accidentada agradable cuando un montón de cables entre el arduino y protoboard.

Hice estos porque no pude encontrar puente de macho a macho con encabezados para barato. Esto funciona bien para mí y se hizo de los repuestos que yo tenía por ahí.

Estos se pueden hacer en un par de minutos.

Piezas necesarias son: cable de cinta, jefes masculinos, soldadura de alambre y soldador.

Corte la longitud deseada de cable de cinta en grupo de 6. Arduino tiene salida en grupo de seis. Esto funciona para cualquier otra tabla también sólo el número de cables que deben ser guardados juntos va a ser diferente.

Los pernos de cabecera hacer el clip en un grupo de 6 y de la soldadura a cada extremo.

Y usted es buenos ir.

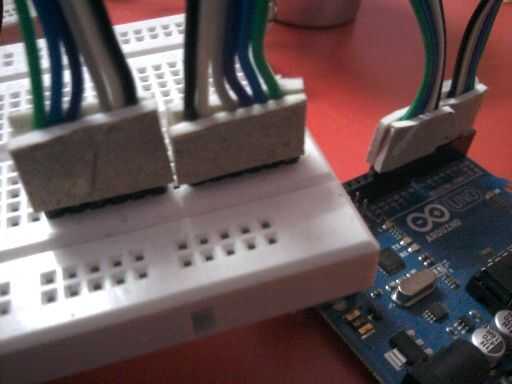

Para hacer que los extremos soldados más seguro graba los empalmes de la soldadura con cinta de espuma de ambos extremos. De esta manera los puntos de soldadura no hagas daño a los dedos y también las articulaciones se mantienen intactas y están demasiado aisladas.
