Paso 2: Organizarse - identificar todas las partes
El tablero mide sólo 2 "x 2" (51 mm x 51 mm), es un diseño de doble cara (es decir, hay circuitos o rastros en cada lado del tablero) y tiene una serigrafía de alto contraste (blanco Letras y dibujo) en la parte superior para indicar la disposición de todos los componentes y su orientación.
Al montar la Junta, lo debe hacer con un componente a la vez, generalmente a partir de los componentes más pequeños y más bajo más cercanos a la Junta. Tenga en cuenta que algunos componentes son polarizados o deben ir en una determinada manera.
Empezar por trazar la Junta y dejando de lado todos los componentes en la preparación.
Recuerde... Documentación completa sobre este producto está disponible en el sitio web http://www.pcboard.ca/kits/led_rainbow/ .

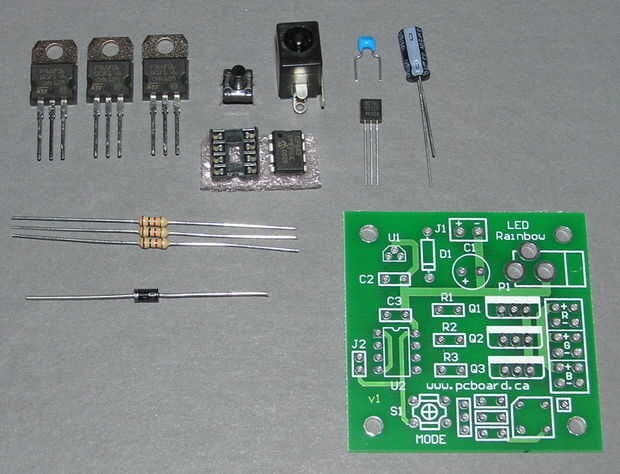

Las piezas necesarias para montar el tablero son los siguientes:
1/4 watt, 5% resistencia de película de carbón:
(3) 1K ohm (marrón-negro-rojo-oro) R1, R2, R3
Condensadores:
(1) 33uF 50v condensador electrolítico C1
(-) Opcional - .1uF C2
(1) .1uF C3
Semiconductores:
(1) 1N4002 D1
(1) LM78L05 5 regulador de voltios a 92 caso U1
(1) arco iris LED procesador U2
(3) STP36NF06 N-Channel MOSFET Q1, Q2, Q3
Zócalos, cabeceras, conectores e interruptores:
(1) 8-pin DIP Socket U2
(1) interruptor de botón de montaje de PCB S1
(1) opcional - DC Power Jack P1
