Árbol de Navidad del LED alimentado por USB (8 / 9 paso)

Paso 8: Árbol Base

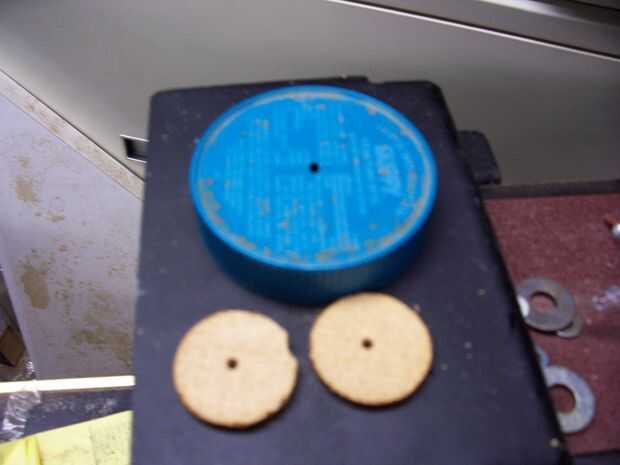

Toma el bloque de madera (o forma circular) y perfore un agujero en el centro con una broca un poco más grande que el diámetro del alambre/percha usaste. Ahora, corte la manzana por la mitad con una sierra de cortar.

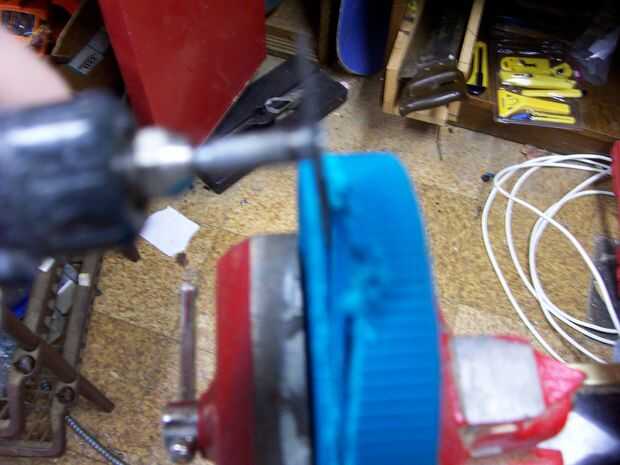

Ahora, usando una dremel y la herramienta de corte, cubre corte la parte superior de uno del tarro de mantequilla de maní.

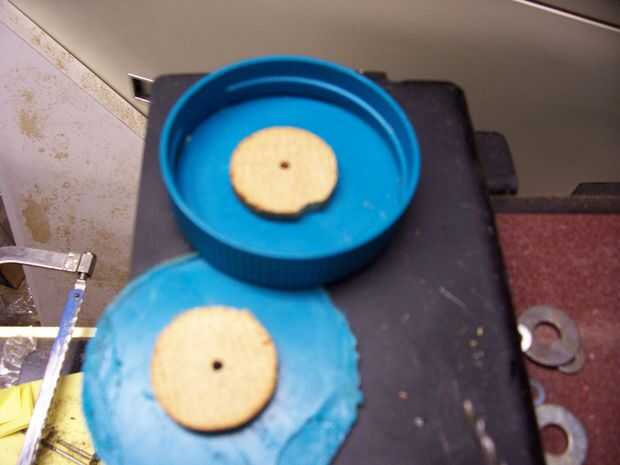

Calentar el pegamento caliente y pegamento uno de los trozos de madera a la pieza superior de mantequilla de maní para que alinee el agujero en el centro exacto de la tapa (hay un pezón pequeño por lo que es fácil de hacer). Luego pegar la otra pieza en la tapa del tarro de mantequilla de maní todavía intacto. Luego tomar la misma broca que utiliza para la madera y el taladro en la tapa del cacahuate intacto a través del orificio hecho en la madera.

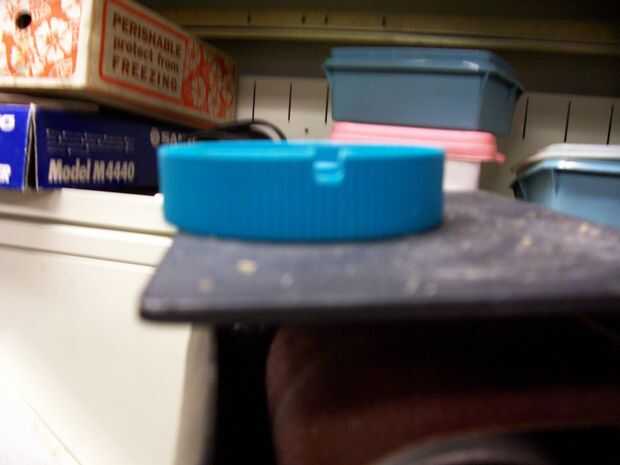

Ahora, en la tapa sobre todo intacta, utilizando un archivo (o dremel), hacer un 1/4 en 1/4 cortado en el lado de la tapa, esto es para el cable USB.

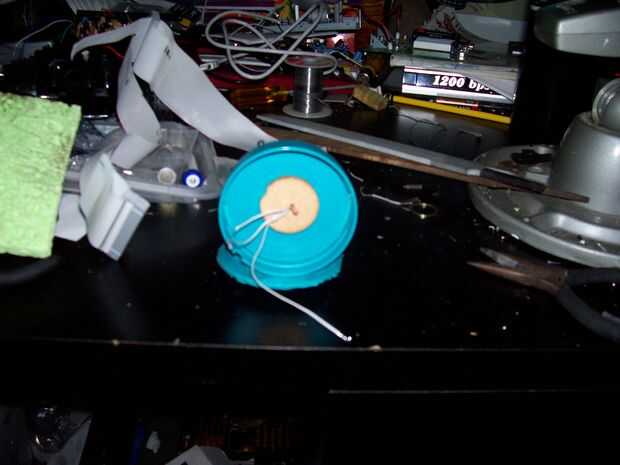

A continuación, tire de los tres cables (uno de verde/azul LED, uno de los LEDs rojos y uno de los LEDs blancos) a través del orificio y luego poner el tronco del árbol a través del orificio, así. Deben quedar bastante ceñidas.

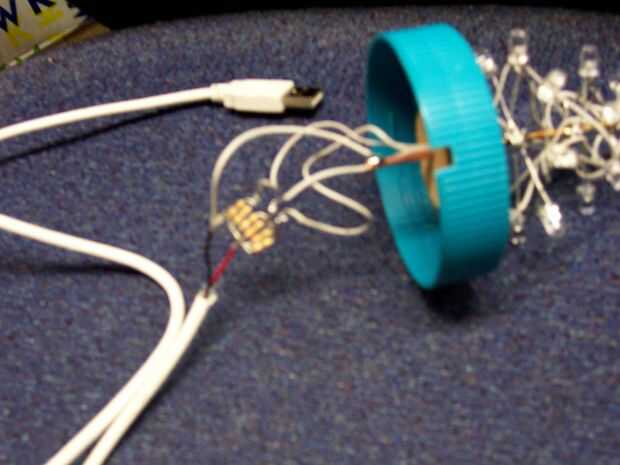

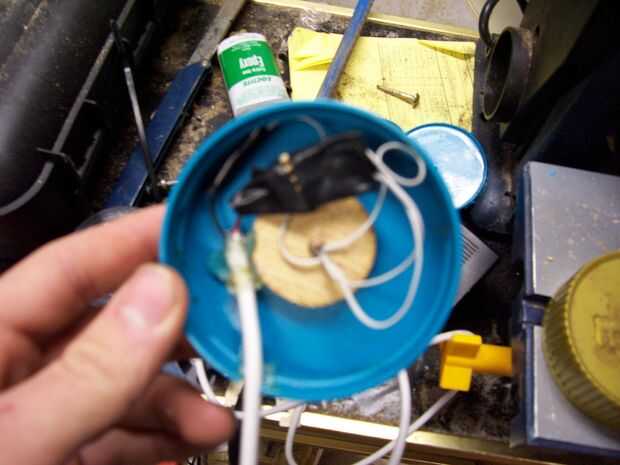

Ahora, suelde el cable del LED verde/azul a una de las resistencias de ohm 178 (uno 390 y uno 330), el alambre del resistor del ohmio de los LEDs rojos a 195 (dos 390) y el cable del LED blanco a la resistencia ohm 178 (uno 390 y uno de 330). Cubre todas las conexiones abiertas (excepto el extremo abierto del cable negro) con cinta aislante, que no desee un corto y pegamento caliente el cable USB en su lugar dando alrededor de una pulgada dentro de la tapa.

Ahora, usted puede probar y suelde el cable negro extendido al tronco del árbol, pero sugieren a pelar bastante tiempo y póngase en contacto con la conexión del cable entre el tronco y la pieza de madera inferior. (el tronco va en el agujero, pero primero tome el cable pelado y ponerlo en el agujero)
A continuación, caliente el pegamento el tronco del árbol en la pieza de madera inferior y prueba del usb cable/árbol. Todo deberá encenderse y usted debe ser muy feliz.

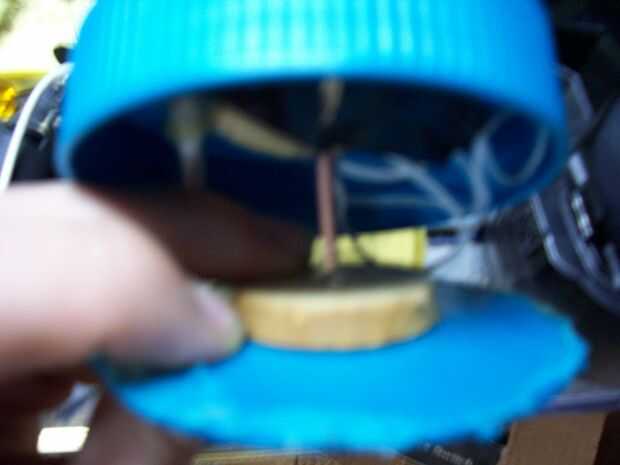

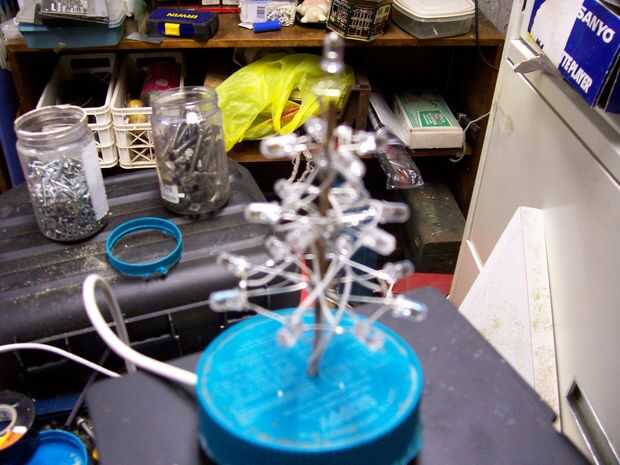

Ahora, cierre las dos tapas y pegamento caliente juntos, asegúrese de que el árbol es perpendicular a la tapa superior, no estamos haciendo la torre inclinada de treeza.

Nota: Único lo que lamento es no haciendo que la base lo suficientemente fuerte, usted puede pesar con algunos tornillos, arandelas, lo que nunca. Sólo asegúrese de que aislar para que no cortocircuite cualquiera de los circuitos.
