Árbol de Navidad del LED alimentado por USB (3 / 9 paso)

Paso 3: Hacer 1 º anillo

por lo tanto, tiene su primer LED, ahora engancharía a que color led (verde para mí) y otro 7 en la fila inferior. (total = 8) Además, no olvides el ánodo de la curva derecha o izquierda, no importa que, pero vas a tener que atenerse a esa dirección para el resto del anillo

por lo tanto, preparar el led exactamente del mismo modo que hizo el otro, doblando el cátodo la misma cantidad, lo de estañado y soldadura al cable. RECUERDE: LA CURVA DEL ÁNODO EN LA MISMA DIRECCIÓN

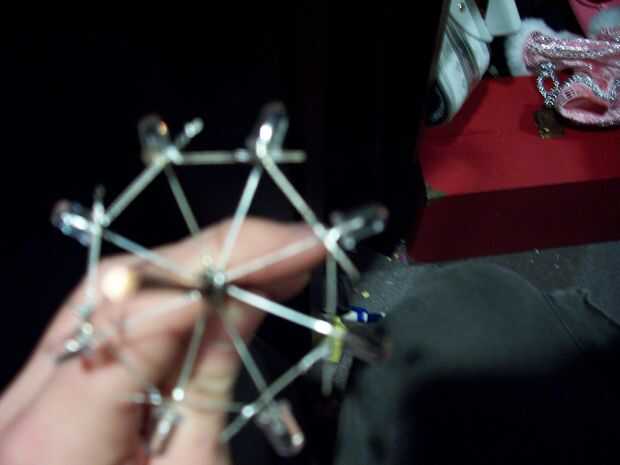

repetir este proceso hasta que tengas un anillo de 8 LEDs (verde)

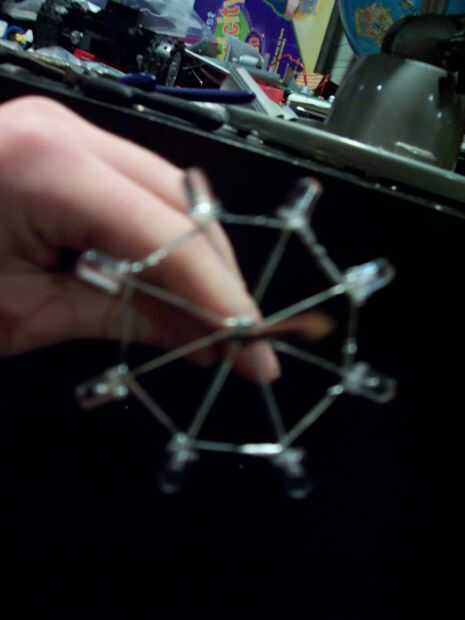

Entonces, Espaciar uniformemente todos los LEDs en el anillo, los ánodos se superpondrán-esto es algo bueno

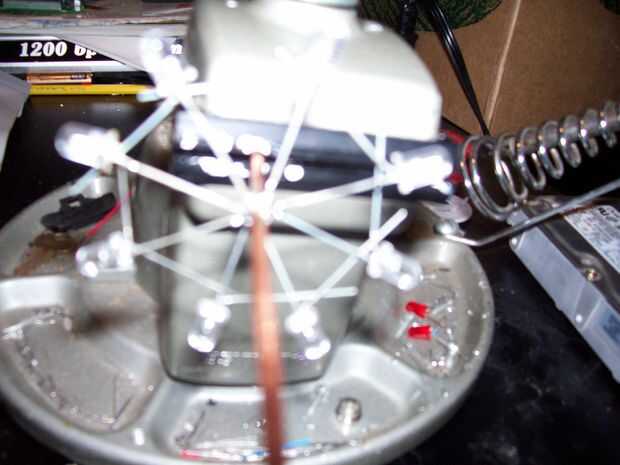

La lata de los ánodos en la parte superior, dando vueltas en un círculo, y luego soldarlos a los ánodos por debajo de ellos.
Solo lo hizo de esta manera, no dude a la soldadura al principio

Luego, recorte el exceso todo conduce - no necesita ningún stinkin'exceso conduce
