Árbol de Navidad de LED parpadea (No programación)! (8 / 8 paso)

Paso 8: Conecte los LEDs

Decidir que pelados del cable es positivo y cual es el signo menos. No importa cuál es cuál, mientras hacer lo mismo cada vez.

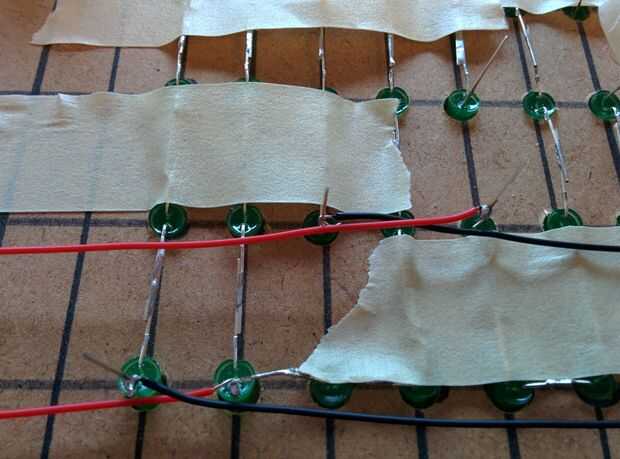

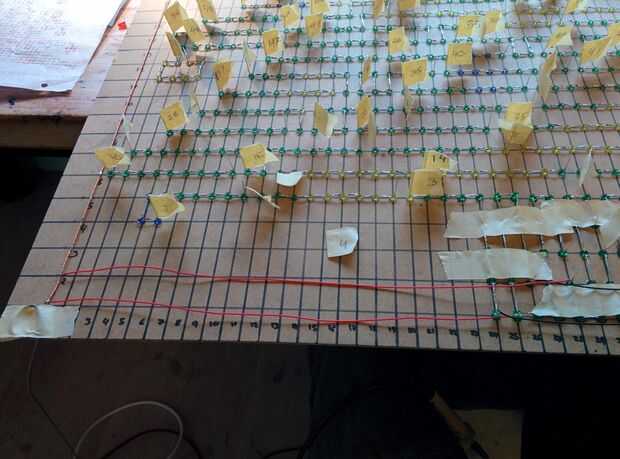

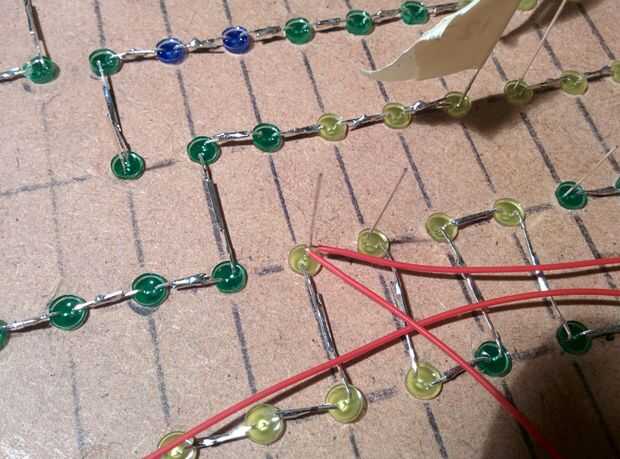

Comenzar con la fila inferior y soldar el cable de teléfono fino al bus. Luego ejecutarlo sobre la primera línea vertical, hasta llegar a una bandera. En este punto puede cortar el alambre, soldadura a la pierna, soldar un nuevo cable en y continuar a la siguiente bandera o hacer lo que terminé haciendo: con el pelacables, no corte el cable a la tira en el medio. Entonces doblar el cable pelado alrededor de la pierna, lo de la soldadura y continuar a la siguiente bandera. No tiene que ser soldadura de grado de la NASA, es solo un árbol de Navidad.

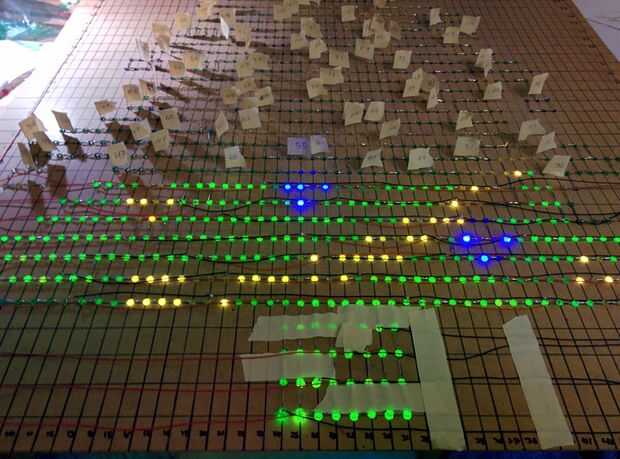

Cuando termines con el cable positivo, hacer lo mismo para el cable del negativo y pasemos a la siguiente fila. Repetir hasta llegar a la cima y eso es todo! Sugiero que probar las conexiones de vez en cuando, simplemente conectando el cargador a los dos cables principales. Cuando todo está encendido, el cargador con los cables principales de la soldadura, y listo! Si te quiere, puede Agregar un interruptor de encendido/apagado del cargador, pero por ahora, mina es justo enchufada en la pared.

Si tienes espacio de sobra, sería una buena idea para añadir un marco a la Junta, para que no de la cama tan fácilmente.

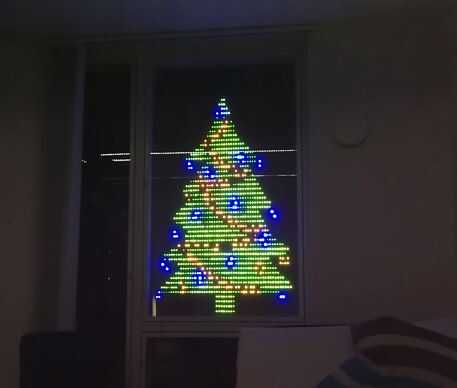

Recuerde que este proyecto definitivamente no está limitado a árboles de Navidad. Cualquier imagen puede transformarse en matrices de LED masivas de esta manera, es sólo cuestión de tener la idea. Quisiera asesoramiento un poco de precaución con el texto aunque mi árbol terminado espejo, así que tienes que considerar esto antes de hacer la serie.

Si usted tiene alguna pregunta, no dude en preguntar, por eso os la subo. Tengo este ible entró en el concurso de resplandor, un voto sería mucho apreció.
