Árbol de Navidad de LED parpadea (No programación)! (2 / 8 paso)

Paso 2: Preparar el diseño

Preparación llevó cerca de la mitad del tiempo para este proyecto, y valió la pena.

Primero dibujar una imagen, utilizando sólo los colores que usted puede encontrar LEDs en. Palabra de precaución, tenga cuidado con el rojo! Pedí 100 rojo parpadea, pero descubrí que cuando se ponen en serie se apagarán toda la serie cuando apagado. Puesto 9 de una serie y casi nunca se enciende. Azul y amarillo no tienen ese problema, es por eso que no tengo adornos rojos en mi árbol.

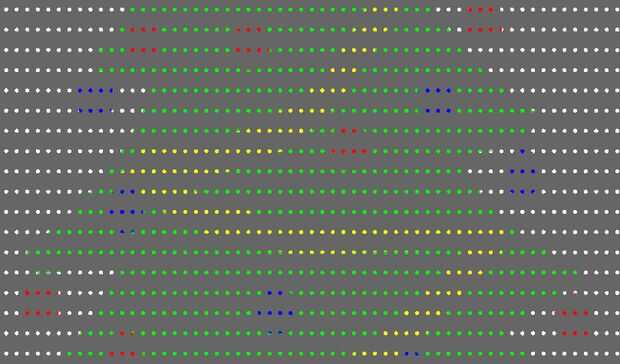

Dibujé la imagen en photoshop, pero casi no tiene que ser complicado. Tengo algunos programas a la mano a través de mi escuela que hizo un poco más fácil, por ejemplo SolidWorks, que usé para el patrón. Esto fue exagerada manera si podría simplemente haber impreso la imagen, trazó líneas sobre él y escalar en el tablero del MDF.

La idea original era utilizar un chickenwire neto (net volier) con máscaras cuadrados. Entonces yo pondría todas las piernas menos en una red, y todas las piernas más en otro compensan red y ponen energía en la red entera. Esa es la razón que no es de mi patrón de cuadrados y rectángulos. Terminé con otra solución, ya que requeriría un montón de resistencias para bajar la tensión y dibujar tanta corriente.

Descubrí que si pongo los LEDs en serie, podría eliminar la necesidad de resistores completamente. En la ficha técnica para el LED dice que puede manejar hasta de 2,5 voltios, desde 18,5/7 = 2, 6, 7 en una serie sonaba como una buena idea. No era...

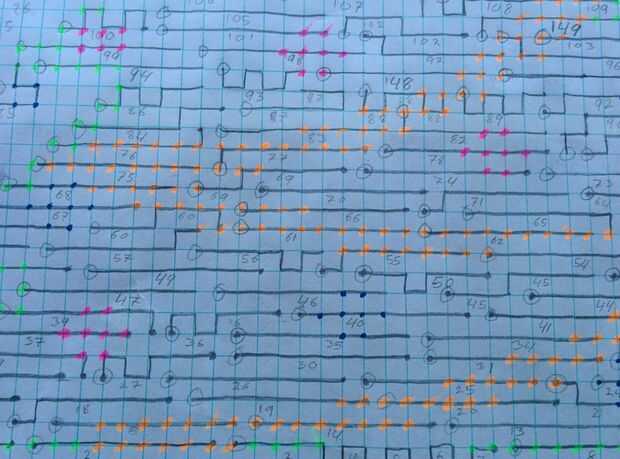

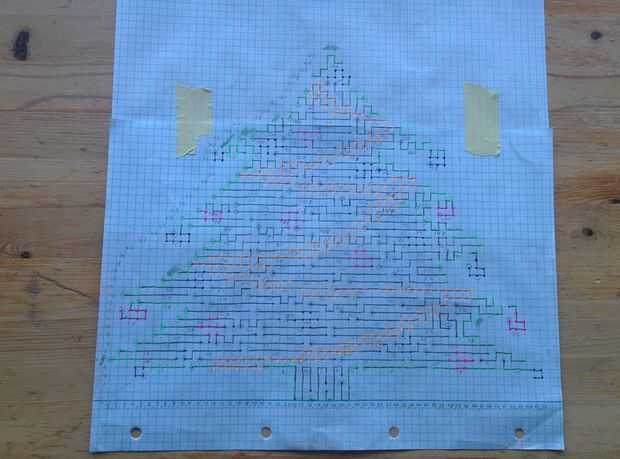

Usé mi patrón para poner puntos en un pedazo cuadrado de papel. Asegúrese de que obtener los colores asignados. A mano conecta cada punto en una serie de 7. Esto era muy tedioso, pero también un poco divertido, casi como solución de un rompecabezas. Tuve que recordarme que un par de veces, cuando me enteré 18,5 voltios aparecerá en la serie de 7 LEDs. Necesitaba 9 de una serie antes de que fuera capaz de manejar la tensión, así que tuve que volver a dibujar todo. Pieza de Consejo, prueba el LED antes de dibujar la serie. Comenzar con una serie de 10-12 LEDs y uno coger un tiempo, hasta que ve bien. Me hubiera ahorrado horas de trabajo.

Dar a cada serie un número y prepárate para interminables de soldadura.

Para preparar el cargador, simplemente cortar el enchufe de carga y tira de los cables hacia abajo un poco.
