Árbol de Navidad de Arduino (1 / 4 paso)

Paso 1: Trabajos en madera

Compré un paquete de madera de balsa con vigas cuadradas de 1 cm X 1 cm y dos tipos de garrapatas juntas respectivamente de 2 mm y 4 mm.

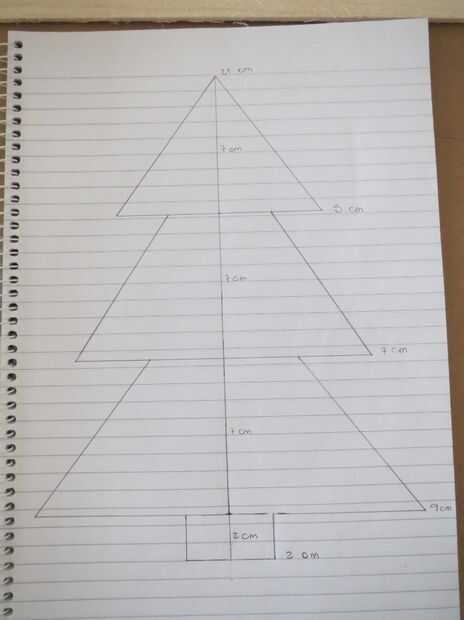

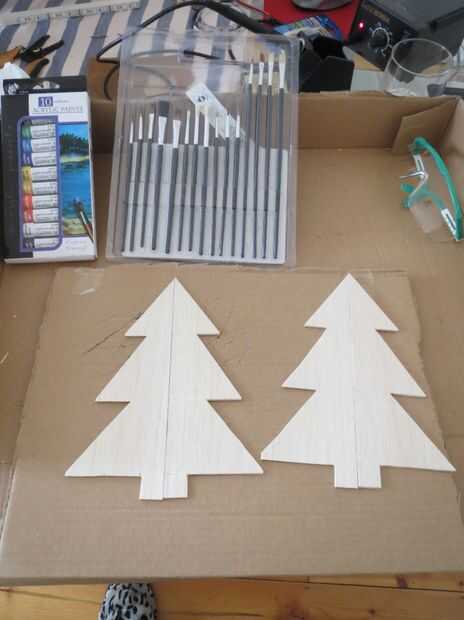

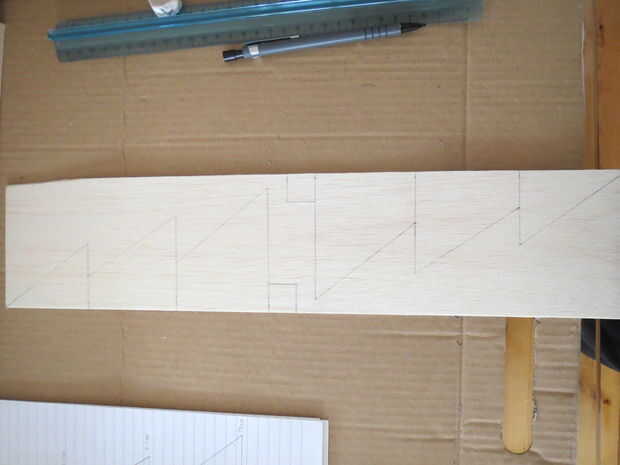

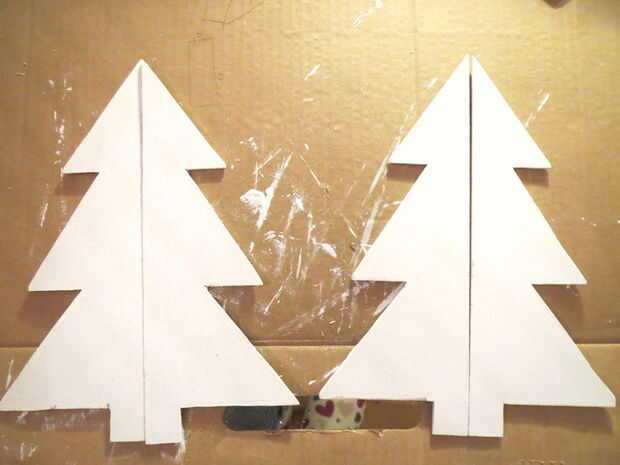

Diseño forma de árbol de Navidad como con un lápiz en un papel A4 (ver figura relacionado o hacerlo como quieras). Luego copiarlo en un tablero de madera de balsa y repita para cuatro piezas. Luego cortar con un cortador. Utilice una regla para un corte más preciso. Suavizar los bordes de un trozo de papel de lija fino. Pintar las cuatro piezas obtenidas con pintura de acrílico blanco u otro color que usted prefiera. Espera para el secado.

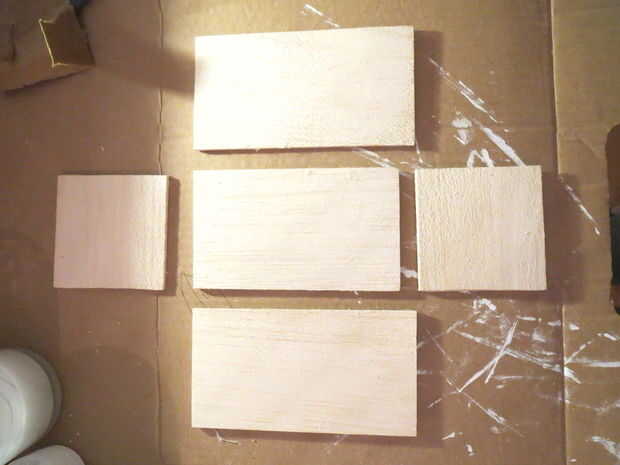

Por el momento vamos a hacer la base del árbol que contiene los componentes electrónicos. Para ello, dibuja cuatro rectángulos con dos formas diferentes: dos de ellos 14 X 7,5 cm que representan los paneles delanteros y el traseros; lo otros dos 13 X 7,5 cm para la parte inferior y paneles superiores. Finalmente dibujar dos cuadrados con un lado de (7.5 cm X 7.5 cm) que representan los dos paneles laterales. Cortar y redondear los bordes apagado.

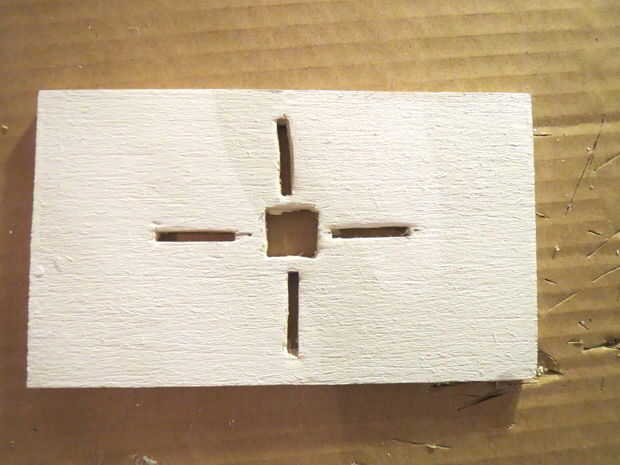

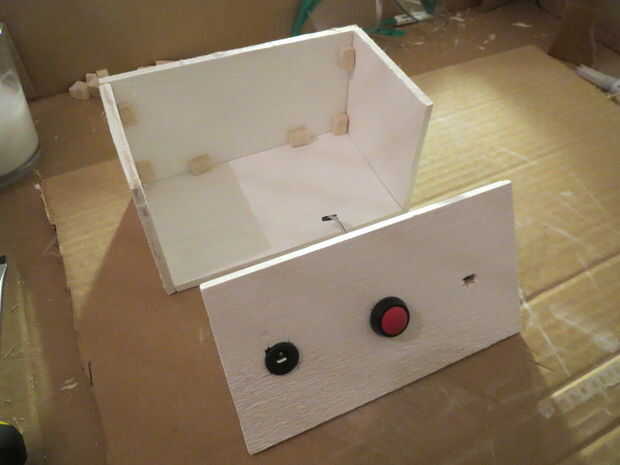

Tomar un rectángulo con una forma de 13 cm X 7,5 cm y dibujar y cortar cuatro divisiones y un agujero cuadrado que permite insertar las piezas de cuatro árboles en forma de y la viga principal en el centro. Las cuatro divisiones son 2 cm X 0,5 cm y el agujero central es de 1 cm X 1 cm. Tomar un rectángulo con una forma de 14 cm X 7,5 cm y cortar tres agujeros para los sensores y el pulsador y la toma de corriente. Sugiero para cortarlos como tres pequeñas plazas porque es más fácil que una forma del agujero si se utiliza un cortador. Por último, dibuja y corta un pequeño cuadrado 2 X 2 cm que se pondrá en la parte superior de la viga.

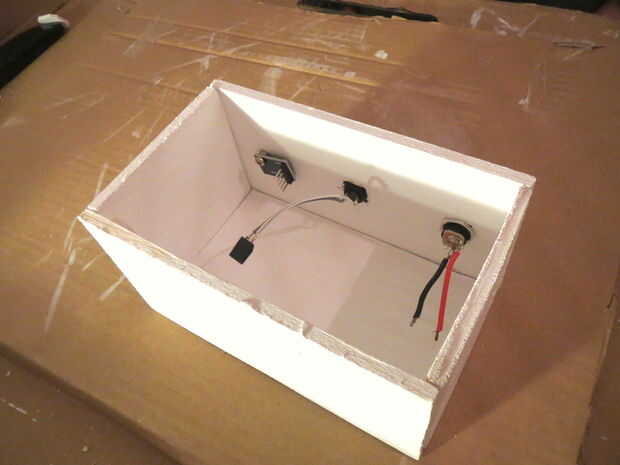

Pintar todas las piezas obtenidas y esperar para el secado. Después de eso, pegar los paneles rectangulares como en la foto para obtener una caja y esperar para el secado. Deje el panel con los tres agujeros que la última para instalar fácilmente la tarjeta electrónica más adelante.
