Aquaponic jardín balcón (1 / 15 paso)

Paso 1: Terraza jardín - breakout de componente

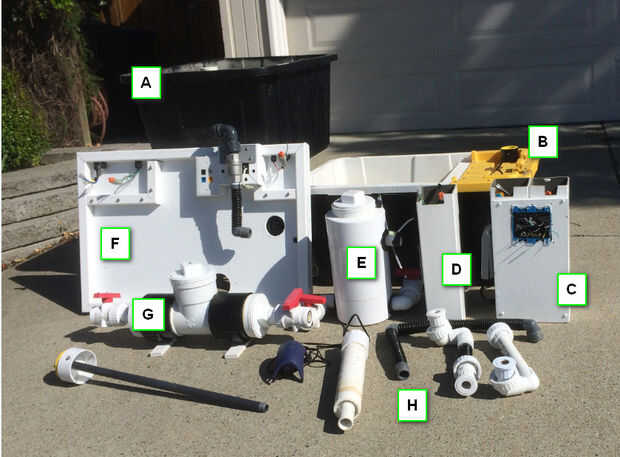

Aquí está la lista de todos los componentes hasta el jardín de balcón y allí la función:

A--CRECER CAMA

La cama de crecimiento es donde residen los medios de comunicación para el crecimiento de las plantas. También alberga dos 2 sensores - primero ser un sondeo de los medios de comunicación y la otra es una sonda de temperatura DS18B20. También está situado en la cama crece raíz obstrucción impedimento mecanismo que cubre y permite que el agua volver al tanque de los pescados a través de la abertura de retorno - este es un gran problema nadie habla en acuaponia - raíces obstruyen todo - a menos que planee para el problema de sistemas fallarán y serán bajo diseñados. El último elemento encontrado en la cama de crecimiento es el mecanismo de entrega de agua y desbordamiento de impedimento. Con el impedimento de desbordamiento en la cama grow no dejará de cualquier escape de agua desde su cama de crecer debe el crecimiento cama está más lleno o si se encuentra un problema en el sistema. Este mecanismo también sirve como el sistema de suministro de agua donde se entrega agua filtrada / bio-tratado a la cama de crecimiento.

COMPLETO las instrucciones ON los detalles de construcción para la cama GROW - puede encontrarse aquí:

Los detalles de construcción real pueden encontrarse en el documento de google jardín balcón - se agrega cama crecer.

Un INSTRUCTABLES reflejan este documento después de la publicación del artículo y aprobación por parte de Keith Hammond


B--EL TANQUE DE PESCADOS

El tanque de los pescados es donde los peces y los peces del agua para el cultivo de plantas reside. También alberga tres 3 elementos de automatización - primero ser un Sensor de distancia Ultra Sonic esto permite medición muy específicas de exactamente donde el nivel del agua está en el tanque de pescados es unos todos los tiempos, una sonda de temperatura DS18B20 - proporciona pescados temperatura del agua y un interruptor analógico - respaldo y en apoyo del elemento Ultra Sonic. También dentro de la pecera se encuentra conexión de entrada de la bomba y la bomba de agua que proporciona agua filtrada y tratada con bio a la cama crece a través del mecanismo de prevención de desbordamiento en la cama de crecimiento. Retorno de desagüe de la crecer cama también fluye hacia el tanque de pescados y tiene 1" pulgadas de tubería e insertar conexiones que ayudan a realizar esta tarea y se unen a la parte garantizada de la construcción. Una funda es parte de la pecera. La cubierta giratoria amarilla proporciona una función dual. En primer lugar ayudando a mantener los elementos no deseados que podrían caer en la pecera como bichos que quieran comer el pescado. La otra función es la tapa amarilla permite pasar la luz y los peces son capaces de detectar la diferencia entre la salud de los peces día y noche muy importante para general y general bienestar de los peces eligió alimentar en el sistema. El último elemento que se encuentra en el tanque de pescados es la abertura de salida. La función básica de este es proporcionar una abertura el agua de peces puede ser tirado a través de la filtración y componentes bio-tratamiento y luego bombeado en la cama crece para proporcionar nutrientes a las plantas. Si tienes peces pequeños en el sistema de esta abertura debe tener un dispositivo protector que el agua se tira a través, pero será para permitir que los peces pequeños ser absorbidos por la apertura. Si utiliza peces grandes que son fuertes nadadores que este dispositivo no es necesitan tanto como los peces será lo suficientemente fuertes como para nadar lejos de cualquier acción que aspira causada por la bomba dibujar a través de los componentes del sistema. Debe señalarse el la pecera también proporciona soporte de la plataforma de cama crece que el contenedor de cama crece se encuentra en y es compatible.

PUNTO DE INTERÉS EN RELACIÓN CON EL FLUJO DE AGUA DEL TANQUE DE LOS PESCADOS:

No hay agua del tanque es real succionado hacia la bomba a través de la pecera. La bomba se suministra agua solamente después de que pasa por el filtro de sólidos y BIO-REACTOR. La bomba se encuentra en el tanque de pescados solamente como una manera de convento para suministrar agua a la cama de crecimiento con la apertura ya proporcionada por el crecer por desbordamiento de mecanismo de prevención. Da al sistema una eficiencia de diseño y permite un espacio total mucho menor de la balcón jardín.

OPCIÓN DE DEPÓSITO DE PESCADO:

En la mayoría si no todas las fotos de la terraza jardín del interior de la pecera es blanco. Cuando compró el pescado tanque no es blanco dentro. El interior de la pecera ha sido pintado con un material de revestimiento de goma. Si se desea esta mirada en una construcción Asegúrese de utilizar el alimento y pescados materiales seguros para lograr este efecto. En el recurso, el paso de esta guía encontrará recursos de detalle en cuanto a lo de usar y enlaces a la MSDS en el material utilizado para esta compilación.

INSTRUCCIONES SOBRE LOS DETALLES DE CONSTRUCCIÓN PARA EL TANQUE DE PESCADOS-

Pecera - jardín de balcón

C--ayuda de la pierna doble--pasa mucho aqui

El apoyo de pierna doble ofrece 2 funciones principales. En primer lugar es una pata de apoyo que sostiene un lado de la plataforma de cama crece que el contenedor de cama grow se sienta en el. La otra función importante es servir como una cubierta para todas las conexiones eléctricas necesarias para facilitar el jardín y la protección de la electrónica en el jardín. Todo esto hace que el aspecto de la automatización del jardín posible en forma segura. Dentro de este pata doble cubierta se encuentra 4 diferentes voltajes 120V - 12V - 9V - 5V. Por qué los diferentes tantos. Bien está diseñado para que la conversión en off grid usos se puede hacer así que los 12V es necesario para esto. Sobre todo el poder a las unidades viene como 120V. El 120V alimenta la bomba de agua, bomba de aire, calentador si se agrega así como proporciona una salida para monitorear y saque el elemento fuente de respaldo debe poder ser perdido al jardín. Suministro de aire de respaldo es importante para los peces si ocurriera un apagón (así sucede - plan para él). Convertidor de 12V también sirve como una forma de bajar voltajes para su uso por los micro controladores dependiendo de los que se utilizan. Algunos requieren 9V y otros necesitan 5V. Todos los sensores y elementos de automatización son conducidos por una fuente de 5V independiente y no depende de los micro controladores para proporcionar la energía a ellos.

AQUÍ ES CÓMO TODO SE DESCOMPONE:

INTERRUPTOR PRINCIPAL:

Potencia de la fuente de alimentación principal desemboca en el "cambio de piloto" que se encuentra en un ver a través de la placa de la cubierta. Conociendo la energía está fluyendo al jardín es importante en muchos niveles. Esta característica permite una verificación visual que potencia de hecho es "ON" al jardín. Un interruptor "ON/OFF" es parte de esta parte. Con este interruptor "ON/OFF" agregar una medida de seguridad para el jardín. Permite de manera fácil "Matar" todo el poder al jardín este nivel de seguridad debe exigirse en cualquier momento. Como siempre agua y electricidad no mezcla y muy peligroso. Adicional este interruptor facilita la energía apagado al jardín antes de pegar las manos en el agua del tanque donde se encuentra la bomba. Siempre es una buena precisión seguridad - siempre desconecte la alimentación antes de poner las manos en el agua que tiene equipo eléctrico situado en el agua. Este "interruptor piloto" también es controlado por un relé. (Jardín de balcón - básicos no tendría esta función)

4 SALIDA DE CAJA:

Cada comunicación en esta vivienda es individuales proporcionan energía desde el «interruptor general". Antes de llegar a cada una de las salidas de la energía se pasa a través de 4 relés. Cada uno de los relés están en el estado de NO que significa normalmente abierto o poder a ellos en todo momento. Uno de los puntos de venta puede configurarse nuevamente a la otra opción relés operan bajo. El otro Estado es NC - normalmente cerrado - o ninguna energía puede transmitirse a la salida.

RELÉS permiten un control preciso de los puntos de venta. Cuando se utiliza junto con un poder regulador micro puede proporcionarse a la salida según sea necesario dependiendo de las necesidades del jardín. La bomba de agua, bomba de aire y suministro de aire de respaldo a la pecera se proporcionan energía en este punto de distribución. Si un calentador se usa en el jardín sería conectado aquí así y controlado por el micro controlador dependiendo de las lecturas de temperatura suministrado por sondas la temperatura dentro del sistema. (Jardín de balcón - básico no tiene esta característica)

ENERGÍA a las salidas - puede ser interrumpida en cualquier momento colocando la O (jardín de balcón - básicos no tendría esta función) N interruptor en la fuente de alimentación principal en la posición OFF.

4 X 4 CUBIERTA EXTERIOR SOBRE PUNTOS DE VENTA:

Dentro de esta vivienda se encuentra el transformador que reduce la tensión de 120V a 12V. Poder esta en el transformador viene forma el interruptor general. Después de la conversión a 12V corriente se pasa a 2 convertidores en esta vivienda también. Un convertidor es de 9V y el otro es de 5V. Estas tensiones se pasan ahora a la "SENSOR y microcontrolador viviendas" situado en el lado opuesto de esta vivienda. (Jardín de balcón - básicos no tendría esta función)

SENSOR y microcontrolador vivienda:

Poder de esta vivienda es procedente de la fuente transformador/convertidor situada en el "4 X 4 exterior vivienda sobre puntos de venta". 9V y 5V se distribuyen con terminales de tornillo. Todos los sensores son conducidos fuera del bloque terminal de 5V. Donde como el 9V bloque de terminales es uso de micro-controladores de potencia (al menos los que requieren alimentación de 9V). El uso de tantos sensores requiere que tienen su propio fuente de poder. El consumo de energía sería de gran en un micro-controlador y dar lecturas inconsistentes así problemas en la determinación de por qué sensores están emitiendo malos resultados.

Nota importante: conexión a tierra hacia el microcontrolador tiene que hacer. El mayor problema con este diseño es olvidar a tierra nuevamente la voluntad electrónica no período de trabajo. Así que planea hacer esto y no tirar el pelo hacia fuera intentando averiguar por qué no funciona el sensor.

CONEXIONES:

Todos los sensores y cables de alimentación en esta Asamblea de la pierna. El conjunto doble de la pierna de apoyo tiene conectores para todas las partes de la Terraza jardín que requieren conexiones de transporte o alimentación de datos.

El diseño de este aspecto del jardín es el jardín sería fácil de desmontar y puede mover y otra vez con mucho esfuerzo. Relacionados con el agua y crecen los medios de comunicación pueden ser un dolor, pero el jardín sí mismo es un proceso fácil de realizar.

INSTRUCCIONES SOBRE LOS DETALLES DE CONSTRUCCIÓN PARA EL SOPORTE DE PATA DOBLE-

Instructable completo es ser cumplido y se publicará muy pronto.


D--SOPORTE DE LAS PATAS SOLO

La única ayuda de la pierna proporciona 2 funciones principales. En primer lugar es una pata de apoyo que sostiene un lado de la plataforma de cama crece que el contenedor de cama grow se sienta en el. La otra función importante es servir como una cubierta para la conexión eléctrica necesaria para el control y accionar la cama grow válvula de drenaje. Esto hace que el aspecto de la automatización del jardín posible de una manera segura. La válvula de drenaje es lo que establece el jardín balcón aparte de todos los otros diseños y en los sistemas de aquaponic pequeño. Control de esta válvula es la parte más importante de la estructura entera. Incluso el jardín de balcón - sistema básico se basa en la válvula de drenaje para que el sistema funcione. En las versiones de automatización del jardín un relé se encuentra en este tramo con una conexión a la válvula. El balcón jardín - sistema básico de utiliza un contador de tiempo digital y se monta en este tramo.

El diseño de este aspecto del jardín es el jardín sería fácil de desmontar y puede mover y otra vez con mucho esfuerzo. Relacionados con el agua y crecen los medios de comunicación pueden ser un dolor, pero el jardín sí mismo es un proceso fácil de realizar.

INSTRUCCIONES SOBRE LOS DETALLES DE CONSTRUCCIÓN PARA LA SOLA PIERNA SOPORTE-

Instructable completo es ser cumplido y se publicará muy pronto.

E - BIO-REACTOR

¿QUÉ HACE?

DIY BIO-REACTOR - convierte fertilizante usando peces tóxicos residuos no tóxicos de la planta móvil cama media (componente del gran sistema no se encuentra en los sistemas pequeños).

DIY BIO-REACTOR - convierte pescados tóxicos residuos no tóxicos de la planta fertilizantes utilizando móviles cama media (componente del gran sistema no se encuentra en los sistemas pequeños).

POR QUÉ ES NECESARIO:

Tres reglas básicas en acuaponia son los siguientes:

Relación 1:1 entre peces del tanque de volumen y crecer volumen de cama.

Número de peces (densidad de siembra), la regla general para un sistema de acuaponia casera, basada en medios es una libra (500g) de pescado por cada cinco a diez galones (20 a 40 litros) de agua del tanque de peces.

Alimentación peces - solamente alimentar a los peces la cantidad de alimentos que pueden comer en 5 minutos.

El BIO-REACTOR es necesario porque la mayoría si no todos pequeños sistemas y propietarios de estos sistemas de rompen los tres de estas normas. Incumplimiento de estas normas hace que sistemas o nunca llegar a un equilibrio. El BIO-REACTOR construye un buffer en el sistema para que cuando no se siguen las reglas anteriores la unidad balcón todavía puede trabajar sin problemas en el sistema principal que auqapons nuevo (pueblo nuevo a acuaponia) desconocen o saber cómo corregir.

COMPLETO las instrucciones el construir información para la BIO-REACTOR - puede encontrarse aquí:
BIO-REACTOR - instructivo



F--CRECER LA PLATAFORMA DE LA CAMA

La plataforma de cama crecer tiene así una doble función. Primero es un soporte del contenedor de cama crece. La plataforma se apoya en tres elementos. El tanque de pescados proporciona la ayuda importante con el pata doble apoyo y ayuda de la pierna solo sosteniendo el exterior frente a parte de la plataforma. Todo el cableado necesario para el funcionamiento del Jardín de balcón se encuentra dentro de la plataforma. Esto incluye las líneas de energía, datos y cableado de señal que permite la automatización del jardín posible. La plataforma es diseño por lo que se puede desconectar de todos los demás componentes muy fácilmente para permitir la funcionalidad "PLUG-N-PLAY".

La carcasa para el montaje de la válvula de drenaje es también contenida y unida a la plataforma.

El diseño de este aspecto del jardín es el jardín sería fácil de desmontar y puede mover y otra vez con mucho esfuerzo. Relacionados con el agua y crecen los medios de comunicación pueden ser un dolor, pero el jardín sí mismo es un proceso fácil de realizar.

INSTRUCCIONES sobre los detalles de construcción para crecer la plataforma de la cama-

-Completo Instructable es ser cumplido y se publicará muy pronto.


G--Filtro de sólidos - 3 diseño de la etapa

Componente del gran sistema que no se encuentran en los sistemas pequeños.

¿QUÉ HACE?

FILTRO de sólidos DIY - etapa 3 - se trata de un filtro de tres fases porque encontró con en el filtro de sólidos son 3 cámaras diferentes y 3 tipos diferentes de medios de filtro. Cada cámara está diseñada para servir una función específica. La primera sala alberga los medios de filtro del curso esto coge las secciones grandes de desechos de pescado y ayuda a romper las secciones más grandes en unidades más pequeñas. También se encuentran en esta primera sala es la segunda etapa fina filtro se encuentra justo detrás del filtro del curso. La basura que se descompone por el curso filtro ahora pasa a través del filtro fino y se quiebran hacia abajo a más partículas finas. Las partículas finas son lo que bacterias pueden utilizar como una fuente de alimento y convertir en la fuente de nitrógeno para las plantas. Bacterias se inicia el proceso de conversión el segundo la basura entra en el filtro de sólidos. Como colonizar y fije a la superficie en el filtro de elementos tanto del curso como Multan. En la segunda cámara es encontrado el agua material de pulido. Esta cámara a recoger todo lo que han perdido los otros dos materiales del filtro. Partículas de residuos se descomponen aún más en esta cámara y altas cantidades de bacterias crezcan en esta cámara lo que permite una conversión adicional de residuos de nitrógeno. La última cámara del filtro de sólidos permite cualquier material pesado que conseguir filtrado a sedimentan mientras el agua es succionado a través del sistema por la bomba en el tanque de pescados.


POR QUÉ ES NECESARIO:

Tres reglas básicas en acuaponia son los siguientes:

Relación 1:1 entre peces del tanque de volumen y crecer volumen de cama.

Número de peces (densidad de siembra), la regla general para un sistema de acuaponia casera, basada en medios es una libra (500g) de pescado por cada cinco a diez galones (20 a 40 litros) de agua del tanque de peces.

Alimentación peces - solamente alimentar a los peces la cantidad de alimentos que pueden comer en 5 minutos.

El Filtro de sólidos es necesario porque la mayoría si no todos pequeños sistemas y propietarios de estos sistemas de rompen los tres de estas normas. Incumplimiento de estas normas hace que sistemas o nunca llegar a un equilibrio. El filtro de sólidos analiza y filtra toda materia de bio más grande antes de que el material puede obstruir el sistema. Pasando por esta etapa el sistema bio-materia se permite desglose y una fuente de alimentación más fácilmente disponible para las bacterias. Esta etapa también ayuda a almacenador intermediario en el sistema por lo que cuando no se siguen las reglas anteriores la unidad balcón todavía puede trabajar sin problemas en el sistema principal que auqapons nuevo (pueblo nuevo a acuaponia) desconocen o saber cómo corregir.

INSTRUCCIONES sobre los detalles de construcción para el DIY sólidos filtro-


FILTRO de sólidos - aquaponic jardín de balcón


H - PARTES PARA SISTEMA DE MONTAJE

Todo lo demás para montar aquaponic jardín balcón hablado en esta sección de los componentes.

La bomba --aquí es el utilizado en esta construcción - usted puede encontrar uno que funcione para usted.

Sumergible de H2O elemental y línea de agua la bomba (370 GPH)


Bomba de aire --o alguno la tiene que la BIO-REACTOR

Bomba de aire Tetra Whisper


Tuberías de conexión -

se utilizan para unir todos los componentes. Se pueden construir para caber el espacio que el jardín de balcón de aquaponic se está diseñando para. Cada situación es diferente y único, por lo que estos deben ser construidos en el sitio. Utilice accesorios estándar de 1 pulgada y no necesita mirar al igual que los de la foto.

Desbordamiento de impedimento -

No deja agua para escapar de su cama grow si encuentra un problema en el sistema

La raíz obstrucción mecanismo preventivo -

Este es el problema que nadie habla en acuaponia - raíces obstruyen todo - a menos que planee para el problema

INSTRUCCIONES COMPLETAS,

En la construcción de estos elementos puede encontrarse en la sección individual para las respectivas versiones de los componentes.

MEJORAS EN LOS PROCESOS:
En cualquier momento pueden hacerse mejoras en esta versión. Estas mejoras pueden y tendrán muchas formas diferentes. Se realizará cuando se aprenden nuevos trucos o mejor piezas son cambios de origen. Las actualizaciones se harán aquaponic Blog DIY de automatización y las nuevas ideas - piezas o cambios se actualizarán en este Instructable. Por favor enviar sus ideas y modificaciones y cambios en el diseño puede y si son de valor para otras personas interesadas en este proyecto se realizará.

VISITA tienda artículos hablado aquí: AGponics tienda

Tienda AGponics

JARDÍN balcón - se presenta como un proyecto en la revista hacer - vol 47 empiezan en la página 62
