Paso 10: ARDUINO SHIELD--aquaponic balcón jardín conjunto

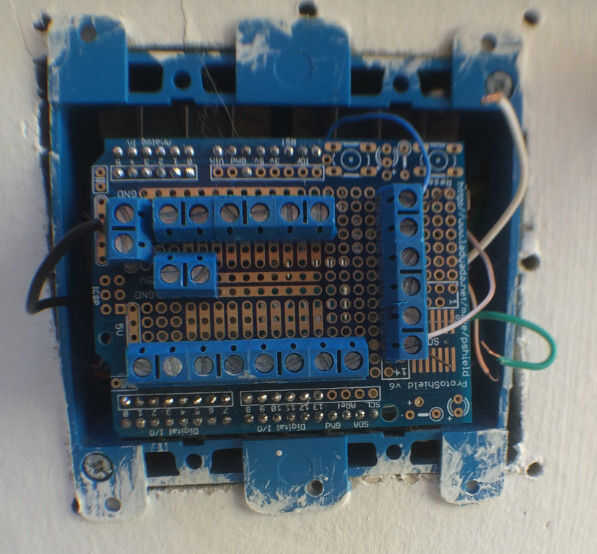

Un arduino Shield es necesario para todos los sensores y relés para conectarse a. Es mejor usar bloques de terminal porque las conexiones de tornillo proporcionan conexiones sólidas con el escudo. Este escudo permite la conexión con arduino en procesamiento y código actúa como el cerebro del jardín de balcón. Todos los cables de señal de alimentación en este escudo. El escudo se conecta a un arduino. La diferencia entre un jardín de balcón - local y un jardín de balcón - IoT es arduino utilizadas y los bosquejos y los bosquejos de lo que dicen arduino qué hacer con la información generada por los sensores y temporizadores. La versión local mantiene el control del jardín terraza en el jardín de balcón. Donde los controles de la versión de IoT del jardín balcón localmente, así como da seguimiento y control de capacidad por internet desde cualquier lugar del mundo.
Visite el SENSOR y bocetos de prueba para más detalles:
SENSOR SET bocetos de prueba - para aquaponic jardín de balcón

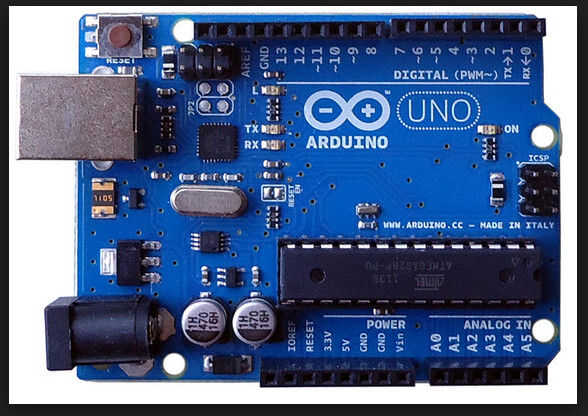

Para el control local del jardín balcón un arduino uno es todo lo que se necesita. un uno no puede utilizarse para el control de las cosas?.

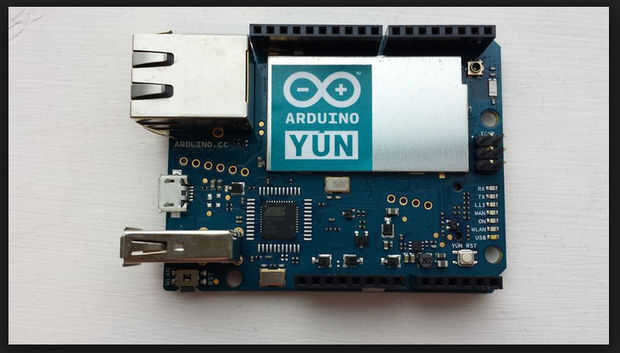

Si IoT capacidad necesidad y quiso un arduion yun se requiere. Un yun se puede utilizar para control local o control de IoT.
SET DE PERNO PARA LA CONEXIÓN AL ESCUDO:
Digitales PINS
AGUJA 0---No utilizar
PIN 1---interruptor relé
PIN 2---Crecer cama válvula relé
PIN 3---No utilizado
PIN 4---salida 1 - superior a la izquierda de puntos de venta
PIN 5---Salida 2 - parte inferior izquierda de puntos de venta
PIN 6---salida 3 - parte superior derecha de salidas
PIN 7---salida 4 - parte inferior derecha de salidas
PIN 8---Sondas de temperatura DS18B20
PIN 9---DH-22 humedad y temperatura
AGUJA 10---No utilizar
PIN 11---Trigger - Sensor de Ultra distancia Sonic
PIN 12---Eco - Sensor de Ultra distancia Sonic
AGUJA 13---No utilizar
PINES ANALÓGICOS:
PIN A0---Interruptor de flotador
PIN A1---No utilizar
PIN A2---No utilizar
PIN A3---No utilizar
PIN A4---No utilizar
A5 PIN---Punta de prueba de los medios de comunicación
MEJORAS EN LOS PROCESOS:
En cualquier momento pueden hacerse mejoras en esta versión. Estas mejoras pueden y tendrán muchas formas diferentes. Se realizará cuando se aprenden nuevos trucos o mejor piezas son cambios de origen. Las actualizaciones se harán aquaponic DIY Blo de automatización y las nuevas ideas - piezas o cambios se actualizarán en este Instructable. Por favor enviar sus ideas y modificaciones y cambios en el diseño puede y si son de valor para otras personas interesadas en este proyecto se realizará.
VISITA tienda artículos hablado aquí: AGponics tienda
JARDÍN balcón - se presenta como un proyecto en la revista hacer - vol 47 empiezan en la página 62
