Paso 6: Conecte su 2313 al mundo - PT. 2.
Realmente sabe cómo presionar mis botones.
Para aportar a su Tiny2313, haremos uso de interruptores de botón simple. No son los llamados normalmente abierto (), SPST, interruptores momentáneos, pulsador. Si usted mira el diagrama esquematico del interruptor de arriba, verás que el interruptor consta de dos terminales y un conductor pequeño; Cuando usted empuja el botón, el pequeño conductor se presiona contra los dos terminales, permitiendo que la electricidad fluya. Más adelante veremos cómo este permite el Tiny2313 contar cuando se presiona el botón.,

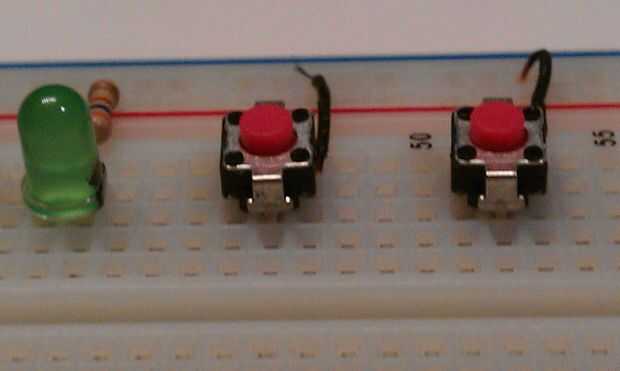

Echa un vistazo a la foto de arriba, y verás que el botón se coloca en la placa mucho el LED. Use un cable puente corto para conectar una terminal del interruptor a tierra y deje el terminal libre para conectar con el Tiny2313. Coloque este interruptor de circuito sólo hacia abajo desde el último par de LED/resistor en el protoboard.
Repetir este proceso una vez más para que tengas dos circuitos del interruptor de botón.
