Aprender sobre microcontroladores (5 / 18 paso)

Paso 5: Conecte su 2313 al mundo - PT. 1.

Vamos a iluminar un poco sobre el tema.

Un LED es un dispositivo que permite que la electricidad fluya en solamente una dirección, y cuando flujo de energía eléctrica, emite luz. Usted puede aprender más sobre LEDs y su funcionamiento, en mi tienda: http://zenstore.granzeier.com/index.php?main_page=product_info&cPath=1&products_id=1.)

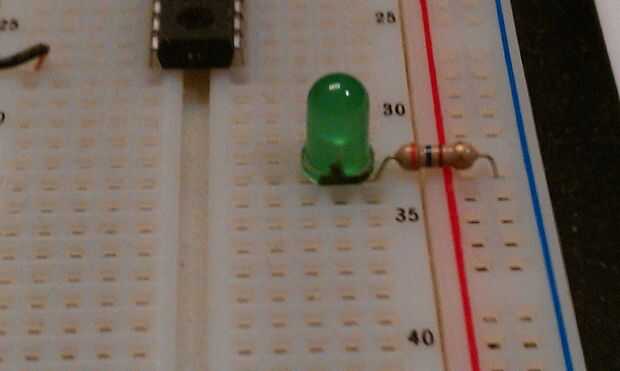

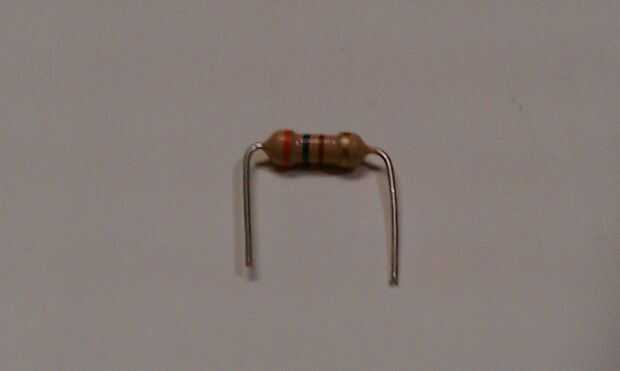

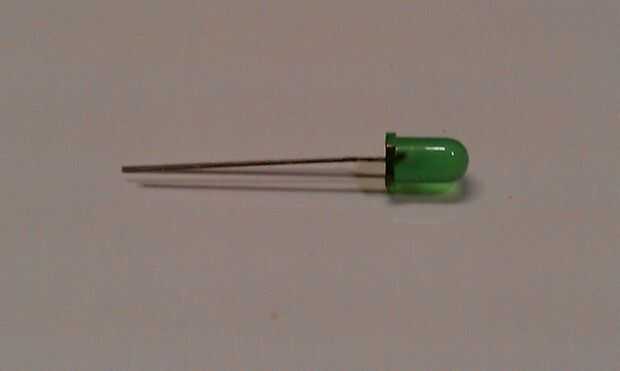

Tomar su LED y ajuste las puntas a unos 1/4"(o alrededor de 1 cm.) Es una buena idea para marcar el cátodo (negativo de plomo) de tu LED con un rotulador negro, o una gota de esmalte de uñas - esto te puede ayudar a identificar el cátodo, después de cortar los cables. Usted estará poniendo cables de los LEDs en la protoboard que abarca dos filas diferentes. Coloque un 360 ohm (dondequiera entre unos 220 ohms y cerca de 470 ohms funcionará bien) resistencia en uno de los agujeros de la fila con el cátodo del LED y el carril de alimentación de tierra. El ánodo (o positivo del LED) quedará libre para que puedan conectar el LED a tu microcontrolador Tiny2313. Mira la foto de la pareja de LED/resistor en la protoboard para ver lo que estoy describiendo.

A continuación, mueva hacia abajo el tablero (lejos de los circuitos de Tiny2313), aproximadamente una pulgada, y añadir un segundo par de LED/resistencia. Ahora, añadir un par más de LED/resistor aproximadamente una pulgada más abajo de la Junta. Esto te dará tres LEDs que el microcontrolador puede encender y apagar.

Si bien he utilizado todos los LEDs verdes en mi dev kit y en el sistema de experimentador Tiny2313 en mi tienda, no hay ninguna razón que usted no puede utilizar otro color LED. De hecho, podría incluso utilizar tres LEDs de diferentes colores.
