¿Aprender contador ICs utilizando un Arduino (1 / 7 paso)

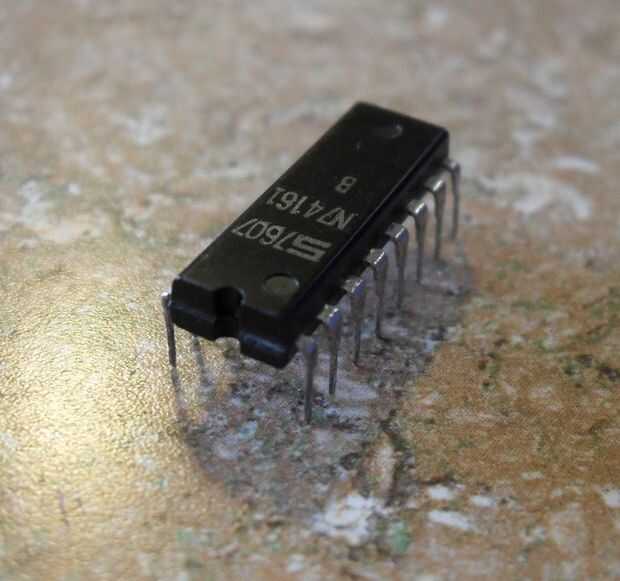

Paso 1: ¿Por qué utilizar conteo de ICs?

Sí, sí, ¿por qué no usar el microcontrolador? Arduinos son muy buenos contando cosas. ¿Pero lo que si quieres una solución de hardware barato que funciona con eventos tan rápidos como 30MHz? Es qué cuenta chips para.

Mi trabajo en el laboratorio de óptica de atom en mi universidad me ha llevado a algunos verdaderos giros y vueltas. He aprendido más en mis dos años como pasante se que tengo en la mayoría de colegio y de que manera más gratificante que da vuelta en la tarea. Si alguna vez tienes la oportunidad de trabajar en un laboratorio de la Universidad, tomarla, no importa qué. Nunca te arrepentirás. Una de las cosas que he tenido que aprender bastante bien es electrónica, ya que uno de mis deberes es solución de problemas de electrónica y ocasionalmente construcción adiciones y hacks para ellos. Mi proyecto más reciente me trajo cara a cara con ICs cuentas digitales.

El proyecto consistió en usar un interferómetro de Michelson para comparar las longitudes de onda relativa de dos lasers contando el número de franjas de cada viga cuando un carro catadióptrico fue traducido a través de los caminos de la viga, así cambiando las longitudes de camino de ambas vigas idénticas cantidades. La luz tiene una longitud de onda corta moverlo como poco a poco como unos pocos centímetros por segundo produce patrones de franja a alrededor de 150kHz. El funcionamiento del interferómetro se simplifica hasta la relación:

λ21(N2/N1)

donde λ es la longitud de onda de un láser, y N es el número de franjas producidas por traducir el carro a cierta distancia. Por lo que si sabemos que una laser muy bien, podemos encontrar la longitud de onda del láser segunda contando sus flecos. Para la luz se mide por traducir el carro sobre 1 metro, N va a ser de unos 40 millones. Tratar de contar con la mano. No, tenemos evento de alta velocidad, métodos de conteo.

Otro uso sería algo así como un contador Geiger. Si necesita saber cuánto usted ha estado expuesto a la radiación, puede conectar un contador de Geiger tradicional a un IC de contador y contar el número de eventos de radiación y utilizar las matemáticas apropiadas para convertir la cuenta de la radiación en rads.
