Paso 6: Unir las piezas
Bueno ahora sabemos todo su tiempo para que sea permanente.

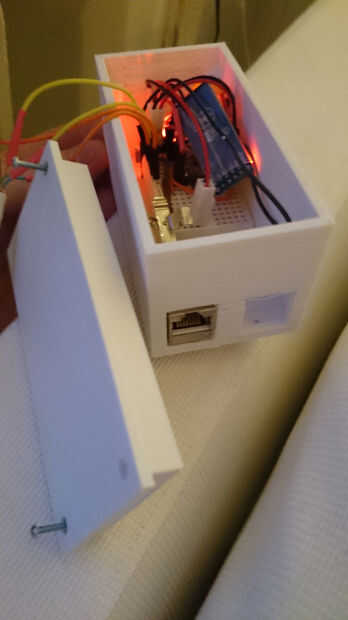

Diseño una poco simple cubierta para tu arduino + otras cosas y montaje en la pared o simplemente en el suelo. Conecte el conductor del motor de paso y el motor con un cat5/6 (cable de red) de la longitud adecuada. Puede utilizar cualquier cable de 4 pines pero mayoría de las personas tiene colocación alrededor y vienen en un paquete agradable. Saque los 4 extremos no necesitan y conectar los otros que el motor y el controlador, asegúrese de recordar cuáles va donde!
Usé conectores RJ45 en mis cables (conectores de cable de red normal) y las hembras en mi caja de componentes. En retrospectiva no vale la pena, los conectores de sujeción puede ser muy molesto y la caja se coloca bajo mi sofá de todas formas :D
Primera prueba en la posición.

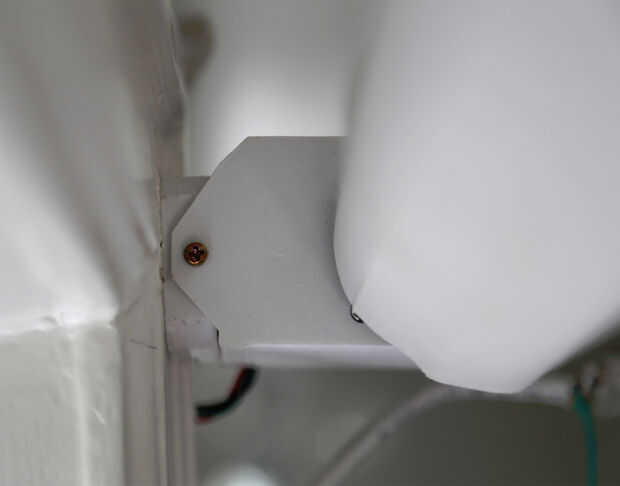

Antes de que pruebe él, pre taladro un pequeño agujero en la pared del motor montar y y utilizar un pequeño tornillo para madera para sujetar la carcasa del motor y montaje de la pared juntos. Si no haces esto tu carcasa podría conseguir arrancada si las persianas se baje demasiado rápido.
Ahora que todo está bloqueado en su lugar por fin podemos probarlo. Cuando esté calibrando Asegúrese de que usted pulse "stop calibración" exactamente cuando las persianas están completamente extendidas. Si dejas antes de eso, las persianas se baje totalmente tan pronto como los motores apague arriesgando para romper sus montajes. Si por alguna razón no desea que sus persianas para extender completamente, cortar una parte de sus persianas y péguelo en el cilindro.
Si todo ha funcionado muy bien ¡ listo! Ahora que sea permanente y buena buscando soldando juntas y colocar las piezas en la caja de componentes.
Buen trabajo y espero que disfrute de las persianas!
