APIS - automatizado planta sistema de riego (10 / 12 paso)

Paso 10: JUNTÁNDOLO todo

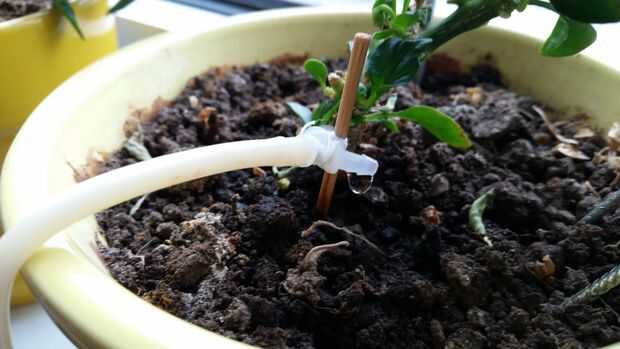

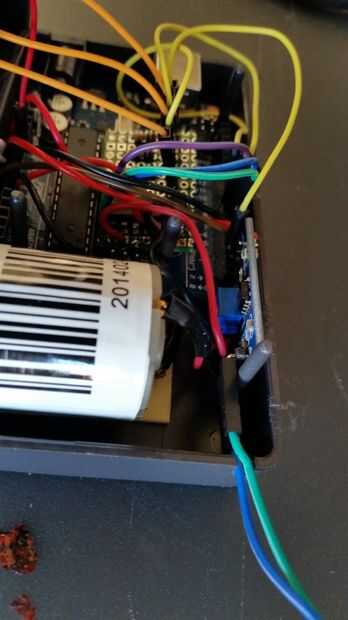

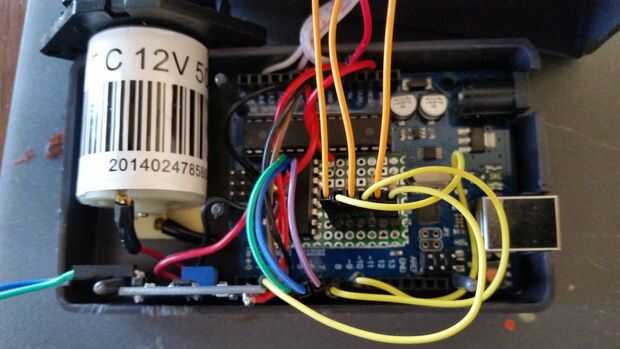

Todo el sistema (excepto la punta de prueba) incluyendo la bomba encaja en una pequeña caja para Arduino Uno.

  1. TM1650 pantalla utiliza la interfaz de TWI , así que los cables SDA y COSUDE a los pines de Arduino A4 y A5 respectivamente. Los otros dos cables son + 5v y GND.
  2. Tarjeta RTC usa interfaz de TWI , tan iguales que arriba. (TM1650 y RTC usan puertos diferentes, por lo que conviven pacíficamente). RTC + 5v pin está conectado a arduino pin 12 (alimentado a través de pin digital en vez de + 5v). No recuerdo por qué lo hice, no tienes que.
  3. Pines del L293D se conectan como sigue: activación (pin 1) D5y dirección control pines 2 y 7 a arduino pins D6 y D7 respectivamente.
  4. Botones están conectados a los pines D2, D8 y D9 para seleccionar, más y menos respectivamente. (Botones se aplican con una resistencias de 10K hacia abajo - en la configuración de "active-high").
  5. De punta de prueba de módulo alimentación de 5v + está conectado a arduino pin 10 (para permitir mediciones periódicas) y sonda está conectada al pin analógico A1.
