Antorcha de LED (4 / 5 paso)

Paso 4: Añadir los bulbos del LED

Agregar el LED bombillas, pero sin tomas (al menos en mi caso).  El único inconveniente de no tener enchufes es que no se pueden quitar las bombillas, los cables eléctricos que llevan energía a ellos se sueldan directamente a las bases de bombilla.  No creo que permanente bulbos fueron gran parte de un inconveniente ya que se estimaban que durante 22 años.  Sin embargo, uno de ellos falle no debería ser demasiado problema para reemplazarlo.  Si puede montar zócalos, instálelos.

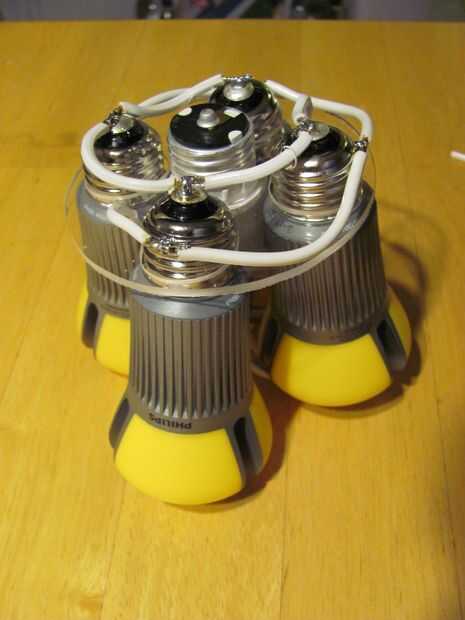

Cualquier parte de la base de tornillo de los bulbos que se ubicará por encima del marco de acrílico debe tener cinta aislante para evitar que nadie entre en contacto con lo.   Los bulbos se inserta a través de los agujeros en el marco y orientados para que una de las lentes de 3 foco caras del centro para dar la mejor distribución de la luz.  Uno de los extremos del cable eléctrico se divide parcialmente para proporcionar dos conductores separados y cada extremo pasado a través del agujero en el marco para llegar a los contactos de la base de bulbo.

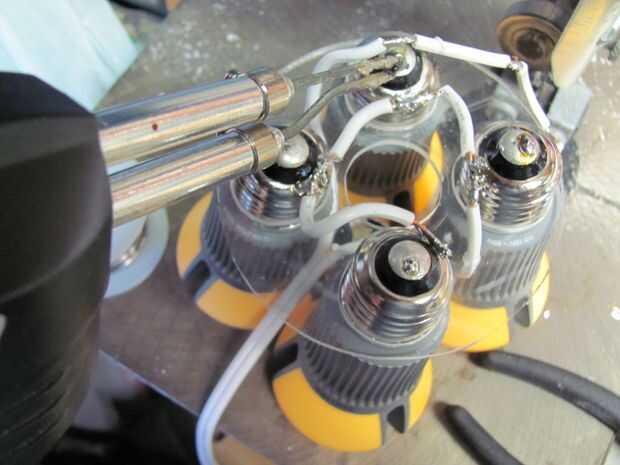

Soldar los cables a los contactos base metal bombilla.  Utilizar un alto voltaje, arma de soldadura (> 140W) que lleva mucho calor a la soldadura a un tornillo base.  El contacto del centro de bulbo se suelda al cable que va a la cuchilla de enchufe estrecho (línea caliente).  Las bases de tornillo externo se sueldan al otro cable que va a la cuchilla de la clavija amplia (neutra).  Verifique que las conexiones de soldadura están aseguradas.  Es fácil de obtener una soldadura en frío conjunta que hará estallar con un remolcador o un golpe.

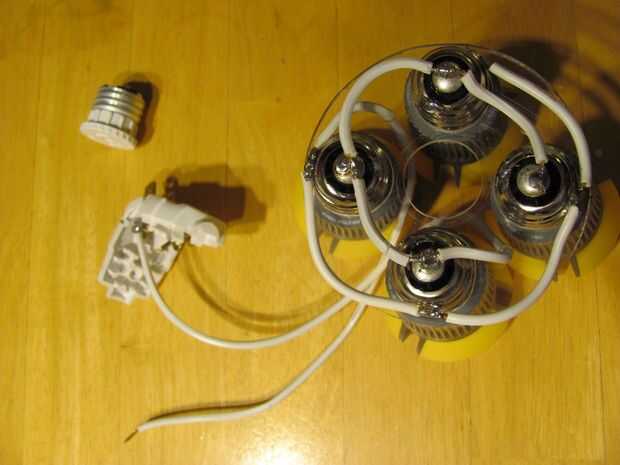

Los cables están conectados a este enchufe polarizado haciendo que el cable correcto esté conectado a la hoja correcta como se indica arriba.

Después de que el cableado se realiza el montaje para asegurarse de que las bombillas de luz de prueba.  Si ha expuesto eléctrico contactos hacen seguros que no van en contacto con algo eléctricamente conductor, usted mismo u otra persona.

Si las bombillas de luz te puede instalar el armazón en la antorcha y coloque los bulbos en su orientación final.  Tuve que mina de ángulo ligeramente hacia afuera para evitar que se tocan y dejar espacio para el adaptador de enchufe para tomacorriente y enchufe.  Cuando haya encontrado la posición óptima que puede fijar los focos en el marco con silicona masilla o epoxy pegamento o ambos, dependiendo de cómo permanente quiere montado en el bastidor.

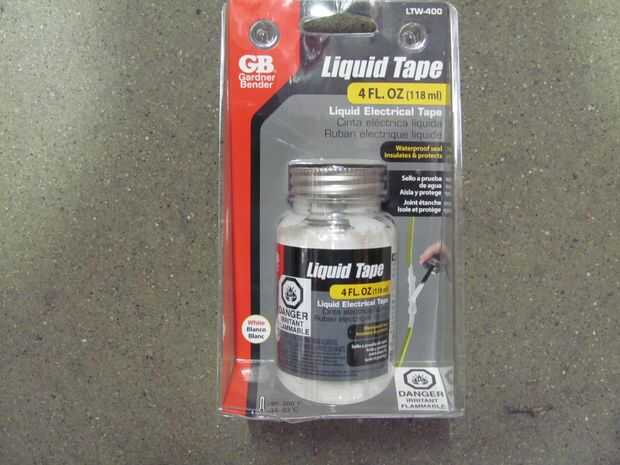

Después de habrán curado los adhesivos de montaje use líquido de la cinta para cubrir partes eléctricas expuestas restantes para aislarlos eléctricamente.  (Mis fotos no muestran este paso).   No debe ser cualquier elementos eléctricos expuestos.  Cuando se haya secado el líquido de la cinta está listo para instalar el kit para reequipamiento posterior.
