Antorcha de LED (3 / 5 paso)

Paso 3: Construir el marco

he decidido hacer un marco para sujetar los 4 bulbos de acrílico debido a las propiedades aislantes eléctricas y facilitar el material de trabajo.  Sin embargo, recomiendo policarbonato porque tiene una mayor temperatura de trabajo.  A través de la experimentación encontré que necesitaba mantener el acrílico claro casi una mitad de pulgada de material de vidrio para evitar que una sombra, aunque su claro!

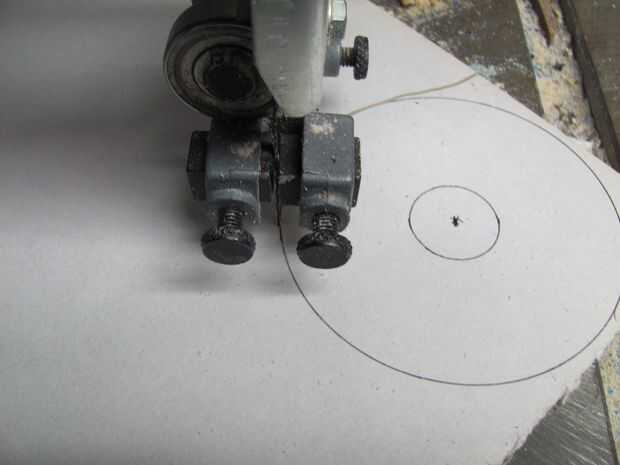

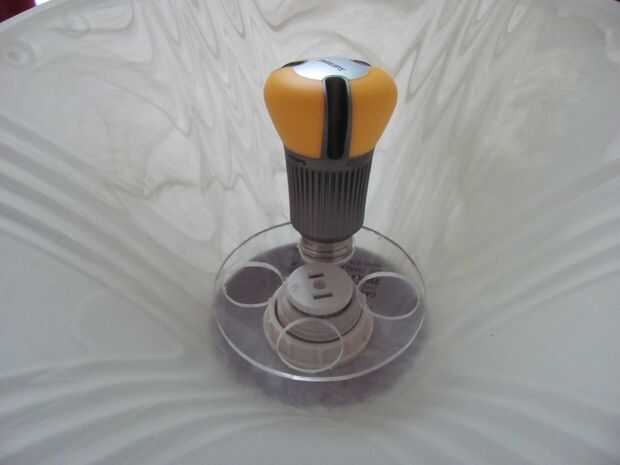

Tuve que determinar cómo fijar el marco.  He decidido montarlo en la toma de centro existente capturando entre el conector y un adaptador que se atornilla en el zócalo.  He hecho un agujero central en el marco de lo suficientemente grande como para permitir a los hilos de rosca del adaptador del zócalo para deslizarse a través de y en la toma de antorcha existente.  Esto me permite quitar fácilmente el retrofit.

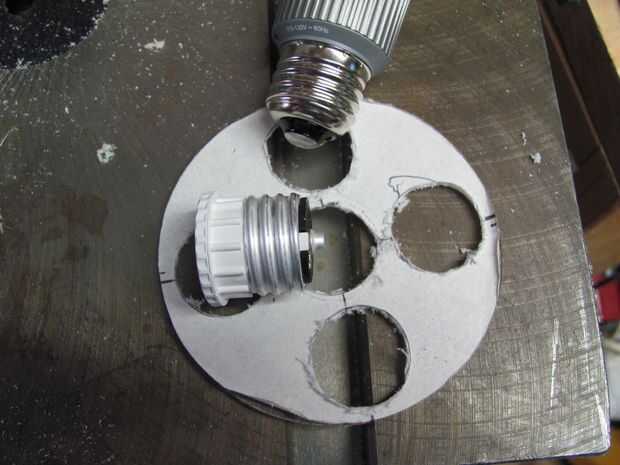

Los cuatro orificios para los focos son situados tan lejos del agujero central como sea posible y equidistantes alrededor de él.  También he añadido dos pequeños agujeros para permitir que enhebrar los cables de alimentación de mi enchufe hasta la parte inferior del bastidor para hacer las conexiones eléctricas a las bombillas.

Las bombillas de LED todavía generan una gran cantidad de calor así que asegúrese de que tengan ventilación.  Las bombillas LED no deben instalarse en un espacio cerrado y deben durar más si con el tornillo en la parte inferior para mantener el LED en la parte superior para un enfriamiento máximo.  Usted también debe estar preocupado por excede la temperatura del material cuadro, razón por la cual ahora recomiendo policarbonato ya que tiene una mayor temperatura de trabajo.  Si hay alguna duda debe medir la temperatura en el marco y compararlo con las especificaciones del fabricante para el material.
