Puesto que era un encendido y apagado proyecto no tengo las instrucciones paso a paso con fotos. Pero la idea es bastante sencilla
Desde la agrupación era "como es" tuvieron que violín para probar si te funciona en absoluto. Por alguna razón no había pinout se encuentra (probablemente debido a su edad). Con un poco de suerte y algunos ingeniería que el racimo estaba trabajando de fuente 12v normal inversa.
Plan era convertir que se alimenta del puerto USB (o un adaptador de alimentación de 5V). Puesto que el MCU utiliza 5V ya era algo más fácil. La iluminación es una conversión de LED (desde la fuente de 5v).
El marco es un marco de fotos ordenada personalizada hecho de aluminio cepillado. Tiene el posible "más profundo", pero todavía no era lo suficientemente profundo. Por lo que era necesario acortar los conectores elastoméricos (cebra) de la pantalla lcd.

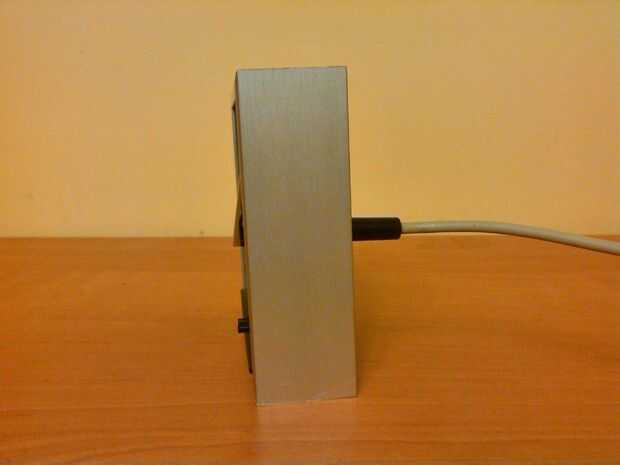

Después de todo fue probado y consiguió trabajo en el marco de un interruptor para las luces y un enchufe.

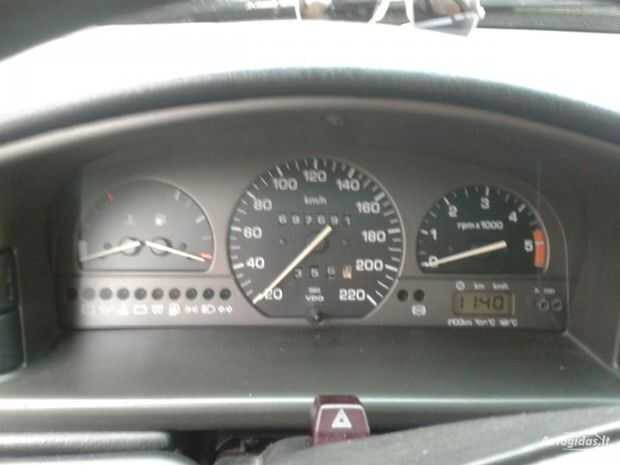

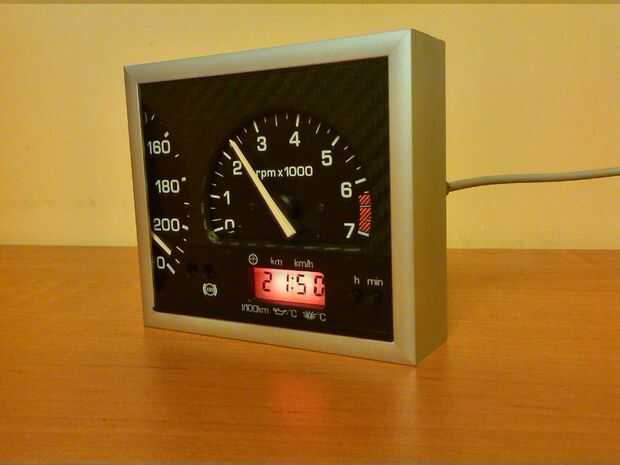

La luz es mucho más homogénea en la vida real que en las fotos :) Las dimensiones son aproximadamente 10x10cm. Última foto es el cluster original.
P.S. Reloj está a la venta :)
