Antena de TV de OTA controlado por ordenador. (10 / 12 paso)

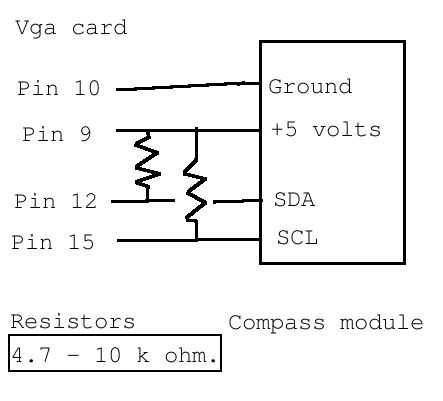

Paso 10: Extra video tarjeta i2c.

Se necesita un cable de salida vga: o equivalente

Configuración del software:

$ sudo yum instalar i2c i2c-herramientas-Herramientas-eepromer

$ modprobe i2c-dev

$ i2cdetect -l
nouveau desconocido I2C-0-0000:01:00.0-0 N/A
nouveau desconocido I2C-1-0000:01:00.0-1 N/A
nouveau desconocido I2C-2-0000:01:00.0-2 N/A
I2C-3 desconocido SMBus nForce2 adaptador en 5000 N/A
I2C-4 desconocido SMBus nForce2 adaptador en 5100 N/A

Buena forma básica para ver si está funcionando.

$ sudo i2cdump - r 0x60-0x68 - y 0 0 x 50 b
[sudo] contraseña para eddie:
0 1 2 3 4 5 6 7 8 9 a b c d e f 0123456789abcdef
¿60: 45 4c 4c 4 20 d 37 37 30 0a ELL M770?

$ sudo i2cdump - r 0x68 0x5f - y 0 0 x 50 b
0 1 2 3 4 5 6 7 8 9 a b c d e f 0123456789abcdef
50:                                              44                   D
¿60: 45 4c 4c 4 20 d 37 37 30 0a ELL M770?

Visto algunas variaciones que utilizan un cable en y para la conexión vga. Creo que tengo un cable Y en algún lugar. En busca de él.  Que estábamos usando el puerto s-video para que el puerto vga quedaba libre. todavía probar. Cortar un cable vga de un monitor muerto para la interconexión.

Ver también:
http://www.paintyourdragon.com/?p=43

Un lugar para conseguir una brújula i2c: (creo que he comprado mina de Jameco)...
https://www.Sparkfun.com/products/7915
