Anomalocaris inspirado mecanismo ondulado (5 / 13 paso)

Paso 5: Colocar la manivela en un marcador

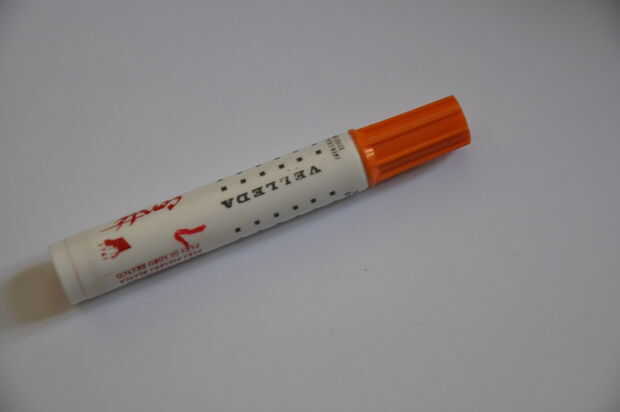

Ahora, un marcador, suficientemente grande para contener el cigüeñal es utilizado para contener todo.

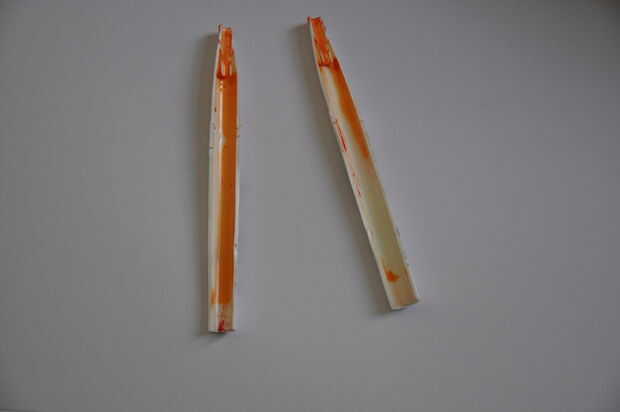

El marcador se corta por la mitad una parte contiene el eje y el otro tendrá agujeros para las barras ir a través.

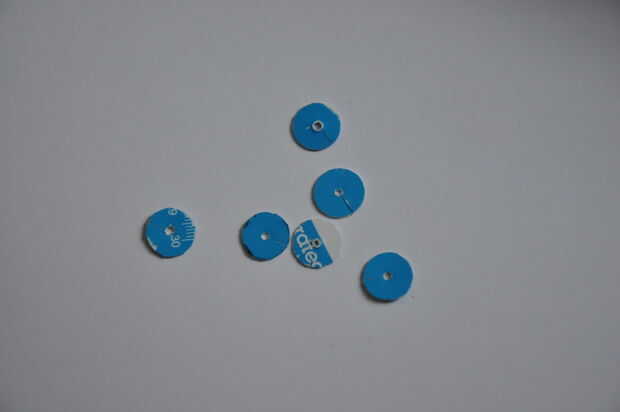

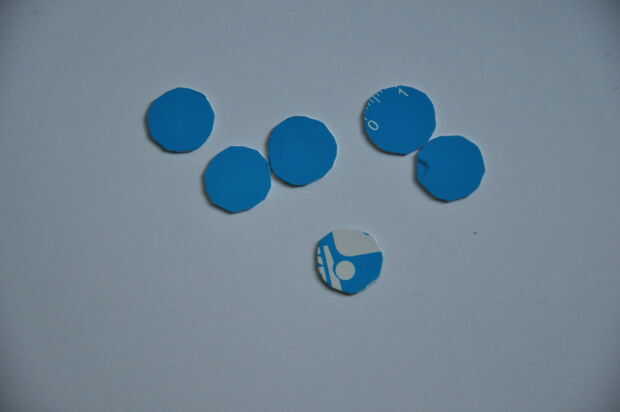

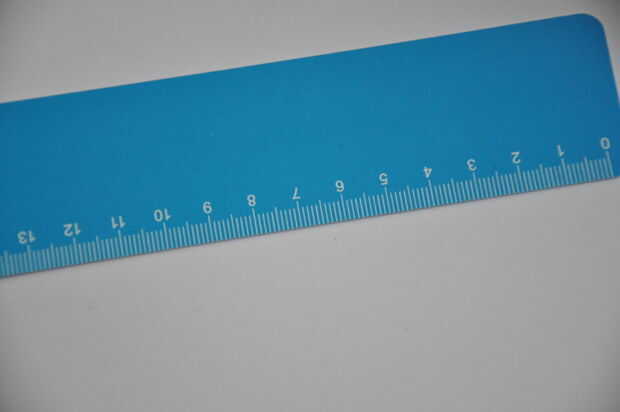

Pero primeros varios círculos se cortan de una regla flexible de 30 cm. (cualquier tipo de plástico flexible pero duro hará)

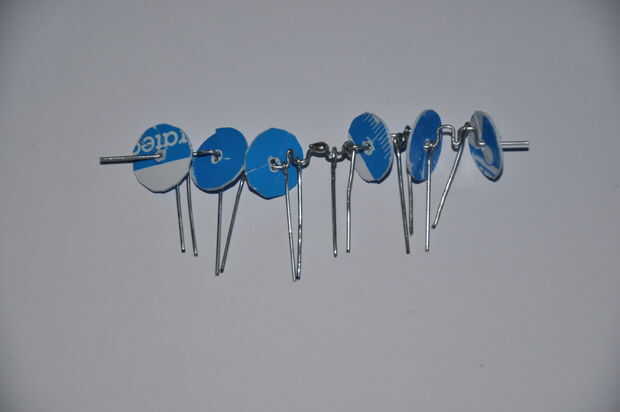

Con un objeto punzante (en mi caso un destornillador fino) hacer una derecha del agujero en el centro de cada círculo. A continuación se hace una incisión desde el borde a la paloma de cada ciclo. Estos círculos están ahora a través de esas rendijas empujados en el cigüeñal entre los diferentes pares de manivelas. Asegúrese de que todas las cañas se colocan bien! (cada barra de una manivela)

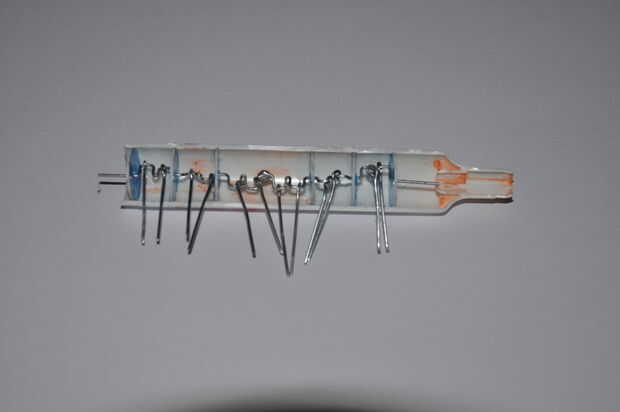

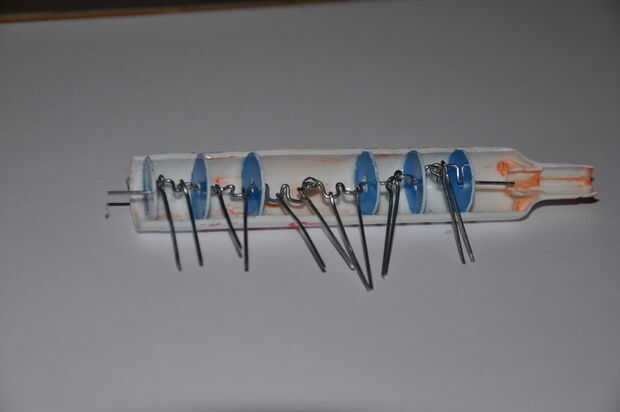

Estos círculos son a su vez colocado en la pieza más grande del marcador y pegan (con una modesta cantidad de pegamento porque quitaron el varias veces, (por lo menos en mi caso, leer el siguiente paso)).

ahora el pedazo de eje que se está pegando hacia fuera está doblado un poco por lo que puede dar vuelta para asegurarse de que el cigüeñal se ajusta sin apretar y puede dar vuelta.

La parte superior de la pistola se coloca al lado de la parte en la que se pega el cigüeñal y las barras se colocan en la parte superior tan ordenada como sea posible.

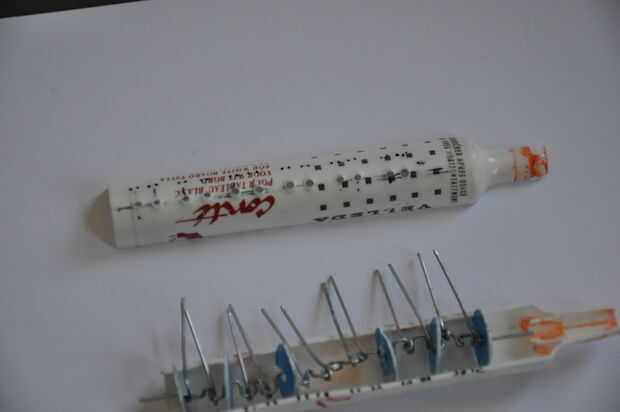

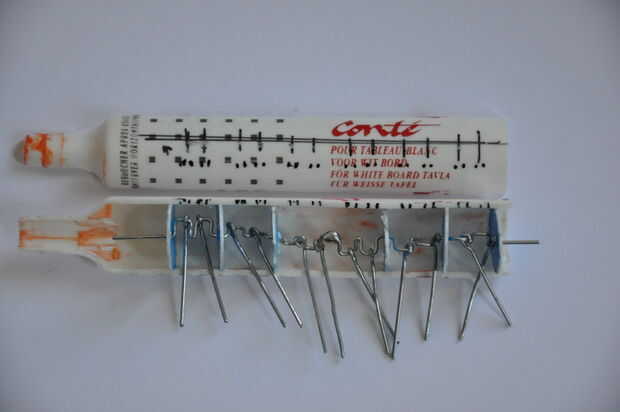

Ahora los lugares son marcados donde deben venir los agujeros para las varillas. (mirar las fotos) Y los agujeros se perforan.

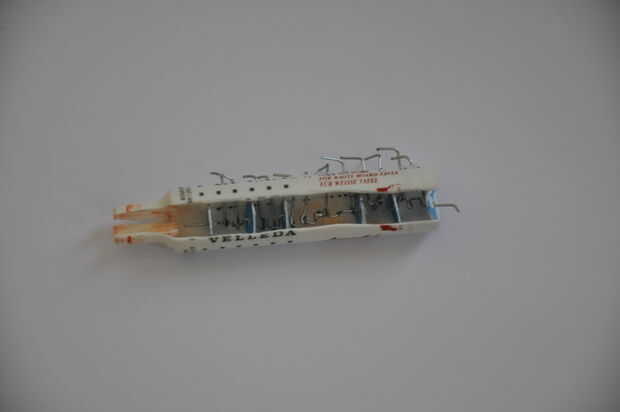

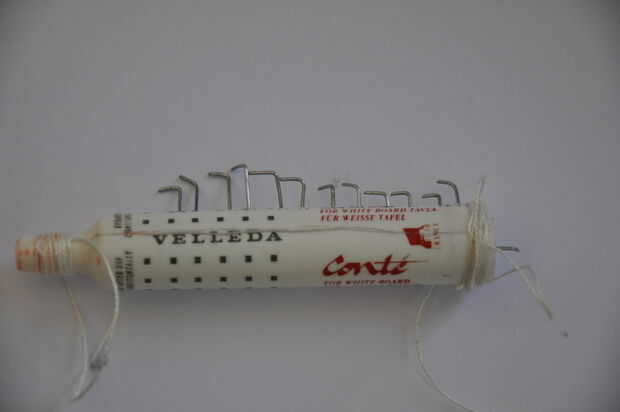

Todas las barras son empujadas cuidadosamente en sus orificios para que la parte superior e inferior del marcador vienen juntos.

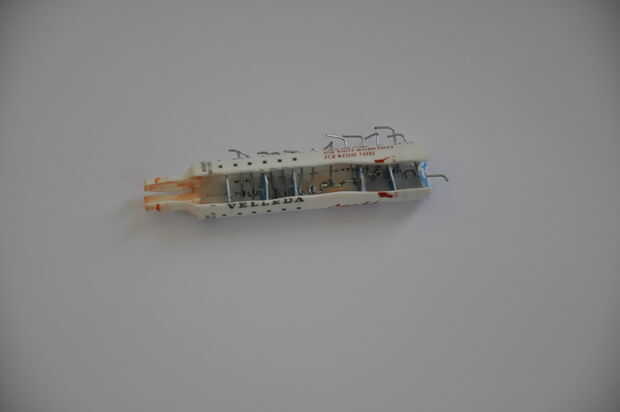

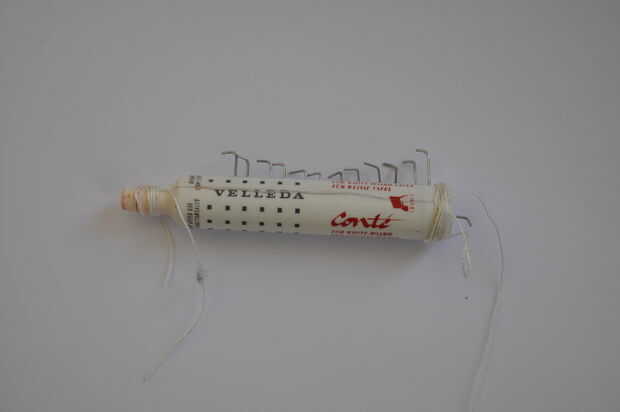

Por último, (es fundamental que todas las cañas son agradables en medio de sus manivelas!)  doblar las varillas que se pega todo en una sola dirección.
Pero ten cuidado!
Primero presione la varilla tan profundamente como sea posible (Esto encenderá el cigüeñal) y thén de la curva, pero un poco lejos del marcador. (así que hay espacio para colocar algo en el gancho han hecho cuando la barra está totalmente retraída)

Este último paso sin embargo, lo hice con precisión un poco escasas (después de todo, son sólo de clips de papel).  Es todavía lo suficientemente bueno como para ver claramente la onda senoidal pero lamentablemente desde aquí, a olvidarse de las 12 alas y en cambio pensar en un plano ondulado (como calamares).
