Animado corazón de LED (5 / 10 paso)

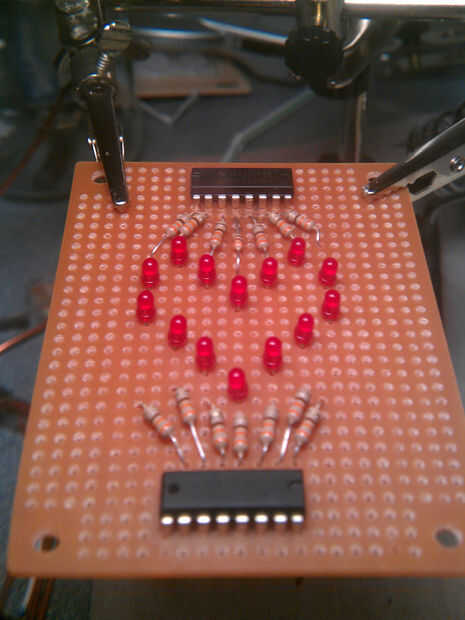

Paso 5: Montaje: resistencias

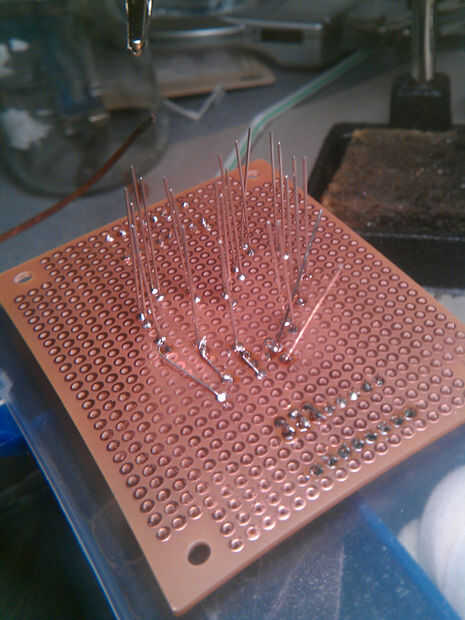

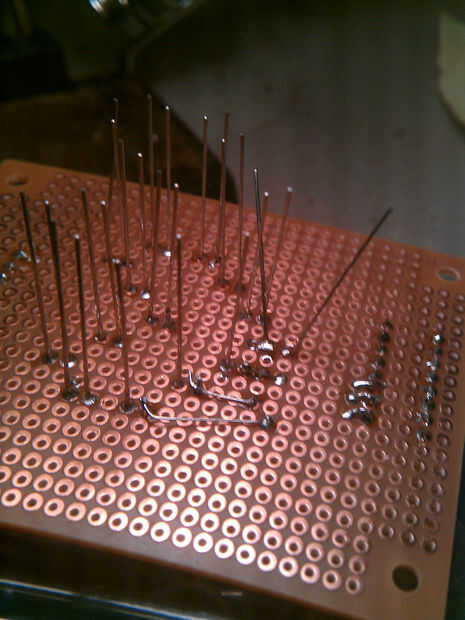

No hay mucho que decir aquí. Estas serán las únicas cosas (sin cables ni nada) conectar nuestro cambio registra a nuestro LED. Los conductores a una distancia que parece cercana, luego empuje a través de la curva. En el lado de la conexión, cuidadosamente plegado un plomo en el ánodo o cátodo, si estás haciendo tu circuito de esa manera, en paralelo con el Consejo y perpendicular con la pierna de los LED. No tiene que ir todo el camino alrededor, sólo asegúrese de que no toque otros pines o patas.

Baje la otra pata de la resistencia contra el pin del registro de desplazamiento está soldadura a, otra vez teniendo cuidado de no para dejarlo tocar otros pins. La soldadura de ambos conductores de las pastillas vienen en a través, entonces el LED y el cambio de registro. Sujete la pata del LED cerca de donde usted soldado, luego recortar el exceso de resistencia conduce. ¡ Repita!
