Paso 4: Montaje: cambiar LEDs y registros
La soldadura en los registros de desplazamiento, teniendo cuidado de que sean alineados como estaba previsto. Quería que el "medio" LED a cada lado para ser alineado con el pin de salida "medio" en cada registro. Esto se conoce como "QE" o pin 4 (si no sabes cómo localizar un número pin, aprender Google puede proporcionar muchas respuestas que son mejores que yo podía explicar). También asegúrese de que habrá espacio para resistencias entre cada pin y su LED respectivo.
Ahora llegamos a la soldadura en los LEDs, que es una parte difícil, en mi opinión. Asegúrese de que los LED de cada lado son en la misma dirección. Si estás usando mi código, esto significa que los ánodos (positivo, más pierna) estarán más cercanos del registro de desplazamiento que la media. Usted podría hacerlo al revés, pero mis patrones se escriben para cátodo común, y la pantalla será invertida con una matriz de ánodo común. También Recuerde que el superior 7 LEDs enfrentarán a la dirección opuesta a la menor 7, suponiendo que pones los registros de cambio en los mismos lugares como lo hice.

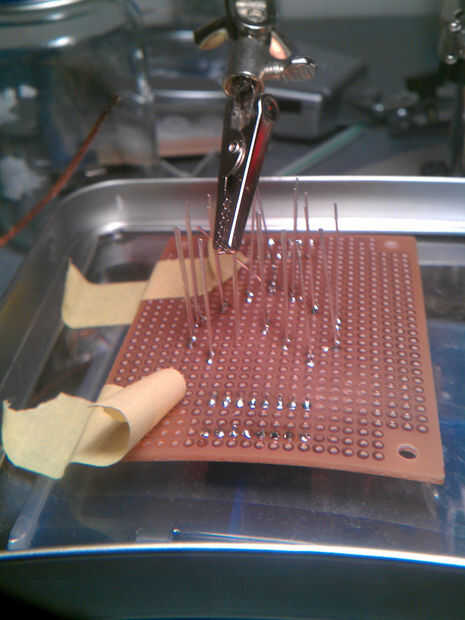

Para conseguir que permanezca uniforme y vertical, hice uno por uno y llevó a cabo una pierna con las manos mientras coloca la Junta. Si no tienes acceso a ayudar a las manos, también puede usar cinta en el otro lado para mantenerlo alineado mientras suelda. Tenga cuidado al soldar no para golpear fuera de la alineación. Esto se pone más difícil cuando las piernas del metal más son que se pega a tu manera, pero no cualquier clip todavía!
