Animación Sonic regla / Sensor de aparcamiento con Arduino (2 / 4 paso)

Paso 2: Placa de montaje y cableado

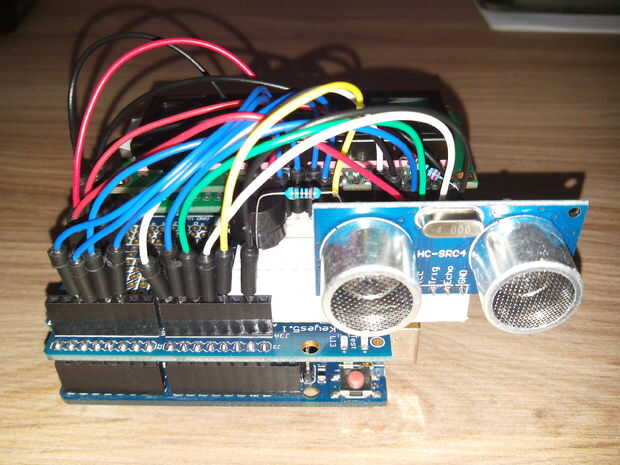

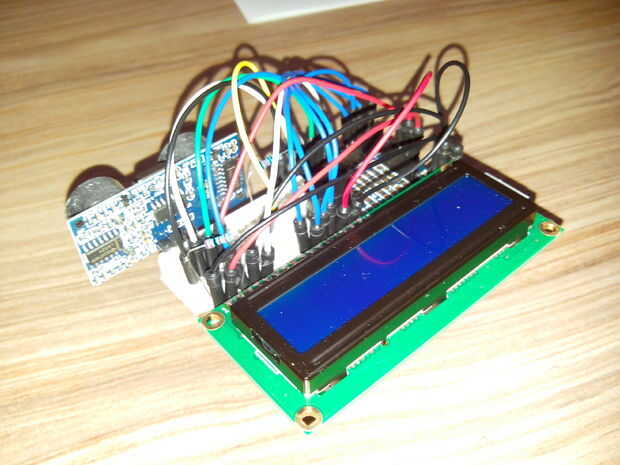

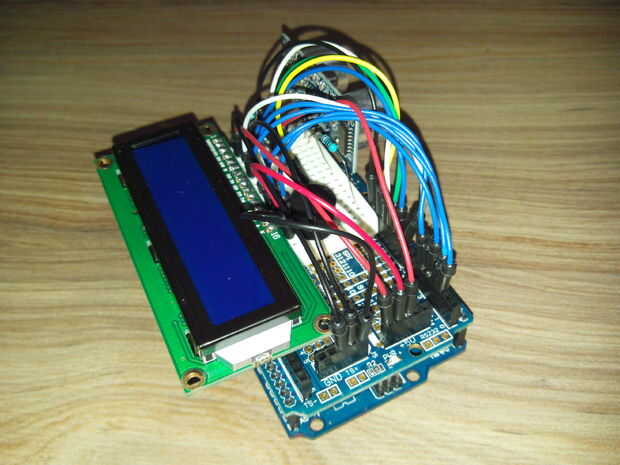

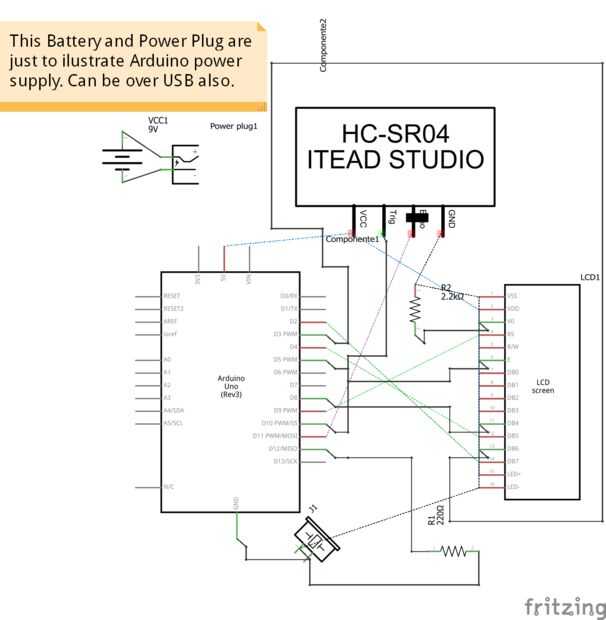

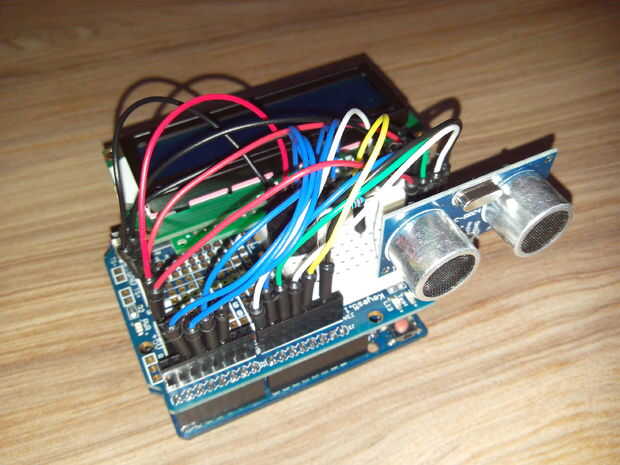

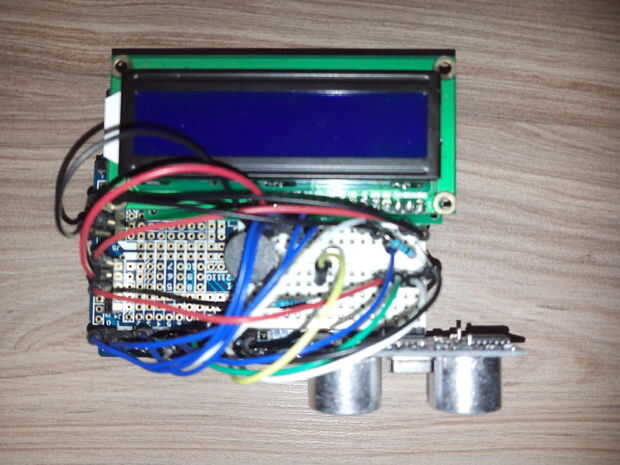

Montaje de los componentes utilizando estas imágenes como guía. Lo más importante es hacer las conexiones como sigue:

  • Pin de LCD VSS a tierra;
  • LCD VDD pin a + 5V;
  • Resistencia 2K2Ohm: extremos a VO LCD pin y tierra;
  • Pin RS del LCD al pin digital 9;
  • Pin R/W del LCD a la tierra;
  • Pin Enable del LCD para pin digital 8;
  • D4 LCD pin a pin digital 5;
  • D5 LCD pin a pin digital 4;
  • D6 LCD pin al pin digital 3;
  • LCD D7 pin al pin digital 2;
  • LCD A pin a + 5V;
  • K LCD pin a tierra;
  • Zumbador + pata del Resistor de 220 ohmios y - tierra. La otra pata del resistor va al pin 12.;
  • HC-SCR GND a tierra;
  • HC-SCR Echo al pin 11;
  • HC-SCR Trig al perno de 10; y
  • HC-SCR Vcc a + 5V.
