Anillo de propuesta del ingeniero (5 / 9 paso)

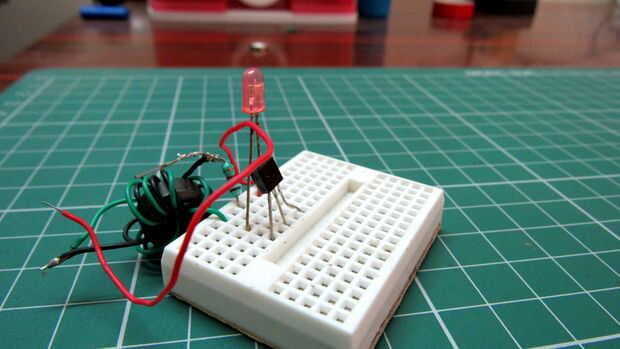

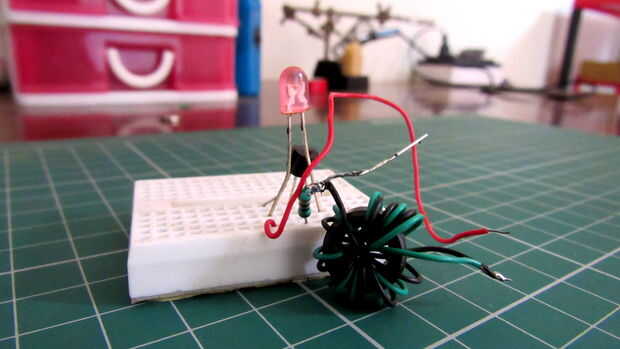

Paso 5: Realizar el circuito en protoboard

Fue por el video super facil de hacer que me ayudó a ladrón de joule

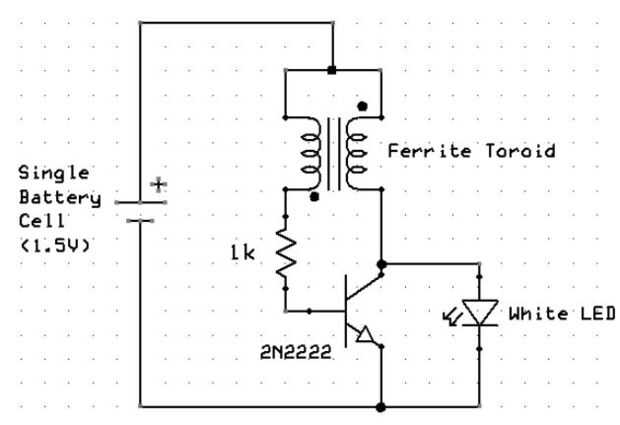

Los pasos son los siguientes:

  1. Tomar dos hilos y ronda alrededor de un extremo
  2. Enrolla el cable alrededor del núcleo toroide de la ferrita.
  3. Viento alrededor del toroide de 8 - 9 veces.
  4. Después de separar los dos hilos.
  5. Tome uno del final de los dos hilos.
  6. Y soldadura al otro cable uno de los extremos.
  7. Soldar una resistencia de 1 k a él.
  8. la soldadura de la resistencia de 1 k a la base del 2N2222
  9. el colector es coll
