Anillo de propuesta del ingeniero (4 / 9 paso)

Paso 4: Thief de Joule

¿Qué es un Joule Thief?

Un Joule thief es un circuito que aspira cada pedacito de electro-chemical jugo hacia fuera de una batería y conduce a una salida más que el voltaje de la batería.

Es un auto oscilante voltaje booster y son antorcha de bricolaje muy usado proyecto para conducir un led en 1.5V batería.

¿Cómo funciona?

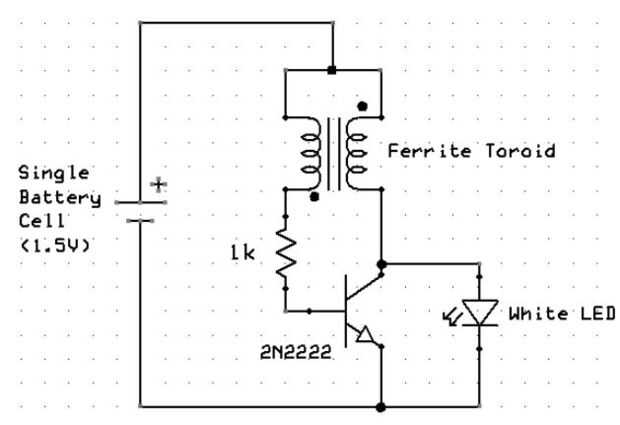

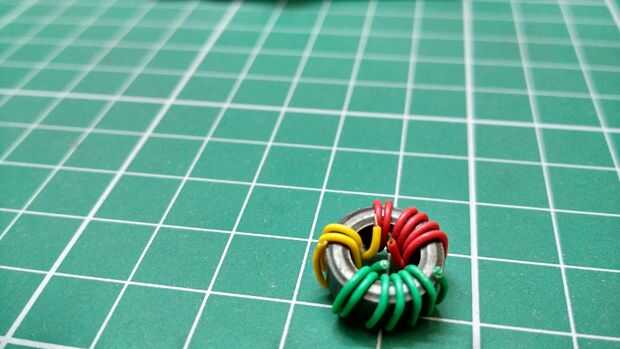

El circuito trabaja por rápidamente cambiar el transistor. Inicialmente, la corriente empieza a fluir a través del resistor, secundario cruce de bobina y base-emisor que causa el transistor conducir la corriente de colector a través de la bobina primaria. Puesto que los dos devanados se conectan en direcciones opuestas, esto induce un voltaje en el secundario de la bobina que es positivo, que enciende el transistor con mayor sesgo. Este proceso de stroking/retroalimentación positiva casi inmediatamente enciende el transistor tan duro como sea posible (poniendo en la región de saturación), haciendo el camino de colector-emisor parezca esencialmente un interruptor cerrado (ya que VCE será sólo aproximadamente 0,1 voltios, suponiendo que la base actual es lo suficientemente alta). Con la bobina primaria con eficacia a través de la batería, la corriente aumenta a un ritmo proporcional a la tensión de la fuente dividida por la inductancia. Transistor apagado ocurre por mecanismos diferentes dependientes de la tensión de alimentación.
