Anemómetro en el barato (5 / 5 paso)

Paso 5: Armar todo y calibrar

Los dos cables saliendo del ventilador se conectan a la entrada de nuestro rectificador. Desde su corriente alterna, no importa cual cable va donde. La salida del rectificador se conecta a la Veris o lo usas para medir con. Esto es DC la polaridad es importante. Coloque el ventilador en la corriente de aire y sujetar a algo que no se moverá. Yo zip lazos y el ventilador a uno de los soportes de piso elevado. ¡ MIRA TUS DEDOS AQUÍ! el ventilador gira muy rápido y le morderá si se les da la oportunidad.

Conectar las salidas a su aparato de medición y conecte un multímetro para medir voltios DC. Es importante que sus medidas con todo conectado para que haya una carga en la salida. Ajustar el bote a su tensión nominal deseada. Ya que mis medidas indican una fluctuación de 1 voltio y es mucho más probable obtenga menos aire y no más puse el mío en el rango de 8-9 volts. Puede tomar un poco de tiempo para llegar a esta ajustada como las lecturas cambian constantemente. Sólo mantener un ojo hacia fuera para las altas y bajas durante un período de 30 segundos, dividir la diferencia por 2, añadir y restar el voltaje de su destino luego ajustar por consiguiente.

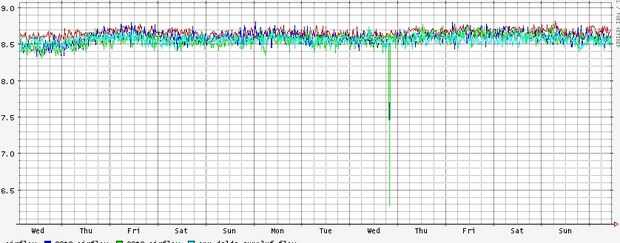

Yo estoy almacenar las lecturas momentáneas en nuestra aplicación monitoreo ambiental Inicio crecido usando rrdtool. Algo así como cactus podría ser adaptado para el mismo propósito. Se me ocurre ahora que yo posiblemente podría lisa cosas más por guardar el promedio reportado por el Veris. Después de probar esto que me doy cuenta de que las lecturas almacenadas sólo fluctúan sobre +-.1VDC, que para mí es bastante estable (+-1%).

Este conjunto para arriba no nos da la velocidad real del flujo de aire pero nos dice:
1. el aire se mueve en realidad.
2. el aire se mueve más rápido o más lento que antes.
He configurado alertas para varias lecturas más bajas a alerta de todo aquel que es trabajando de posibles problemas con el climatizador para que pueden tomarse medidas antes de que la temperatura comienza a elevarse.
