Anemómetro en el barato (1 / 5 paso)

Paso 1: fuentes de

opcional
recinto pequeño proyecto (lata Altoids una funcionaría bien)
algún tipo de conector (utilicé un rj45 y un conector trapezoidal que había desmontado)

Herramientas
Alicates de punta
Destornillador Jewlers
Lápiz suelda
De la soldadura
Flujo de resina
Pegamento estupendo
Multímetro

Costo total para construir 2 unidades me funcionó alrededor de $40 US con piezas de repuesto.
Compré las resistencias, dioeds y condensadores en un "paquete de la variedad" y salvo un par de dólares

El ventilador que se utiliza es el factor más importante, usted quiere uno que se convierte muy fácilmente preferiblemente con gran superficie a través de las hojas. Para mis propósitos necesitaba un ventilador capaz de generar 0-10 voltios DC

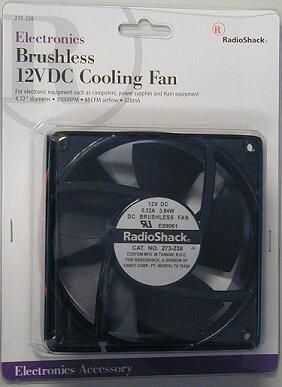

Después de un poco de experimentación se establecieron en un Radio Shack "sin escobillas ventilador 12VDC" #273-238
El equipo que lo tapará en es un Veris Industries H8820 Acquisuite que en pocas palabras es un dispositivo linux embebido para hacer poder y supervisión de construcción. Tiene varios un pins de 0-10VDC a utilizar. Estos no son baratos pero ya tenemos una así que por qué no utilizarla para su plena capacidad.
Otra opción (más barata) puede ser un dispositivo de alambre uno Z2TEN y maestro de bus asociado como un HA7Net.

Porque estoy usando el H8820 como entrada mide la impedancia de las entradas y determinó que su ~12.7K para mi rectificador circuito voluntad cerca coinciden con ese valor (10 k pote + ~2.8k resistencia)
