Una caja completa de TV Android potente. La idea es alojar el dispositivo dentro de una caja con adaptadores de potencia extra para discos duros de mayor capacidad, y deshacerse del lío creado por cables y adaptadores colgando desde el dispositivo. Muchas personas han roto su puerto USB o puerto HDMI televisor presionando accidentalmente a los puertos cuestan hasta 300 dólares para las reparaciones. He dañado una TV LCD en el pasado frecuente conectar y quitar discos duros a sus puertos USB con frecuencia, que he utilizado para ver películas. Quería hacer una robusta solución para el problema de 'daños por puerto', después de ver casos aún más reales del mundo de personas que han dañado sus puertos USB/HDMI por equipo caer o moverse, o por yanking el cable hacia fuera.

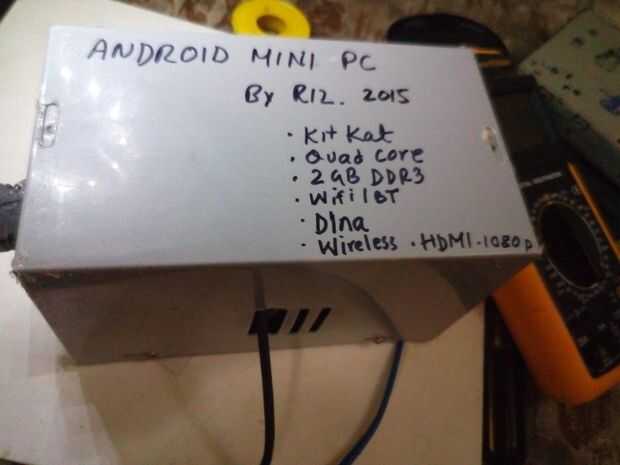

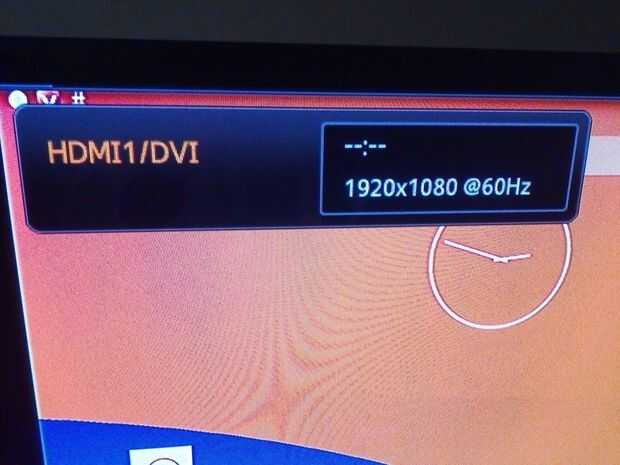

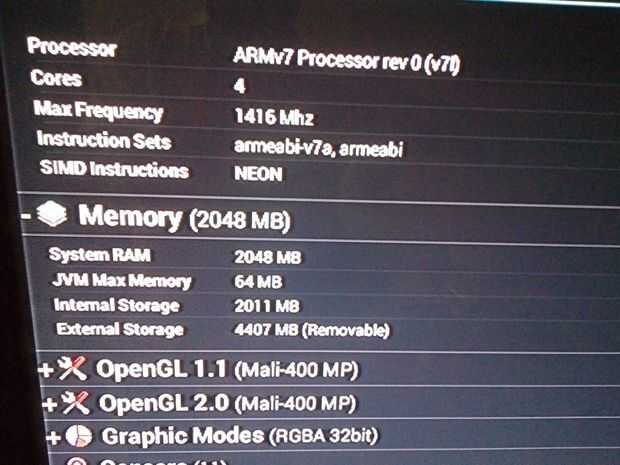

El diseño es muy simple si quieres una experiencia duradera y sin problemas con dispositivo android TV. . Estoy usando un dispositivo mini muy popular de RikoMagic Android. Su un quad-core con 2GB ram Hdmi 1080p con soporte Wifi, Bluetooth y Dlna, Xbmc. El dispositivo es realmente un completo ordenador potente que puede ejecutar cualquier aplicación que tirar a él. Resultados de streaming y multimedios son muy superiores en comparación con cualquier función incorporada de Smart TV de LCD/LED.
Lo bueno es que incluso puede conectar su laptop/desktop/mobile sin ningún cable (wireless display).

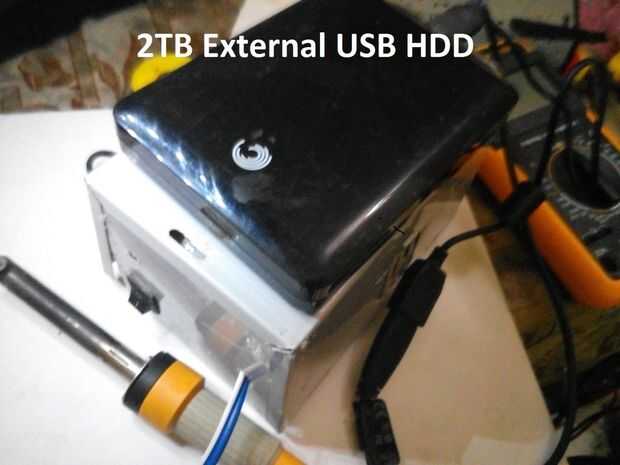

Puesto que la energía es entregada por separado para el concentrador USB, puede conectar varios discos duros, cámaras Web, Mic (uso de Skype o CCTV) y DVD ROM. De esta manera usted está seguro de no sobrecargar la TV USB puerto circuitería interna, puesto que usted no va a utilizar ese puerto ya.

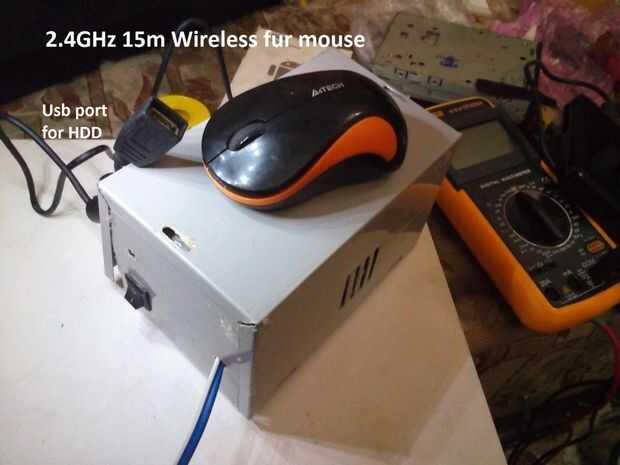

Un ratón inalámbrico es incorporado para controlar todas las funciones del dispositivo Android. Tienes que seleccionar en el teclado de pantalla"en la pestaña 'configuración'.
Gama de WiFi se incrementa mucho extendiendo la antena interna, retirarlo con cuidado el dispositivo android y pegando a la caja de metal con alguna cinta.

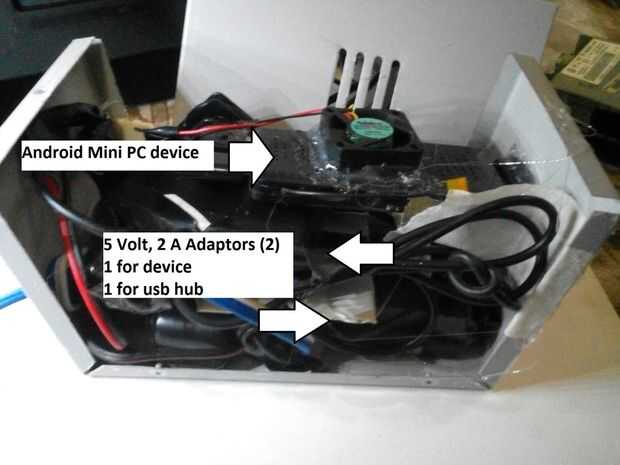

Pueden utilizar dos adaptadores de corriente cada uno con al menos 2 amperios. Uno para alimentar el dispositivo android y otro para alimentar el hub USB. He probado nuevas IDE y SATA unidades de disco duros con capacidades diferentes y todas funcionan bien.

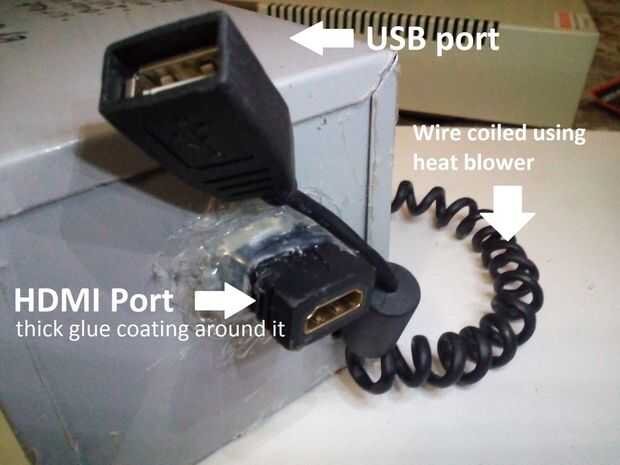

Un acoplador HDMI de 2 vías enchufe se utiliza y es el palillo hacia fuera de tal manera que la mitad de ella permanece dentro de la caja (para puerto HDMI del dispositivo android) y la otra mitad para el cable HDMI que conecta a la TV. Así el original puerto HDMI del dispositivo android sigue siendo seguro. (Cuadro 3). Utiliza una cantidad generosa de pegamento caliente alrededor de la clavija HDMI para hacer fuerte, tanto en la parte delantera y la parte posterior.

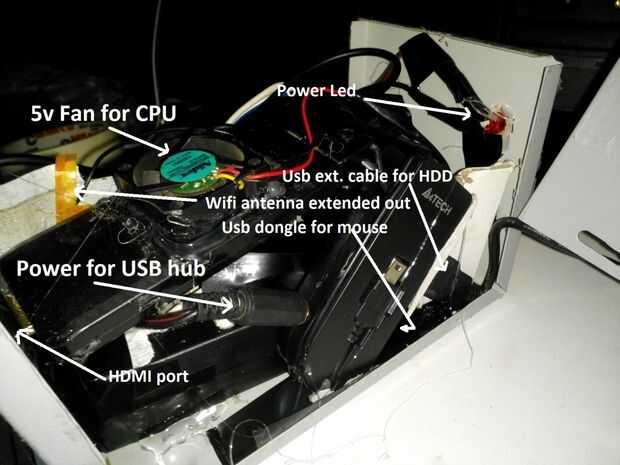

Un ventilador de 5v se fija en la parte superior el dispositivo android. Esto es obligatorio como he visto muchos clientes en Amazon.com se queja de una falta anterior de dispositivo android debido a la falta de un adecuado sistema de refrigeración. El ventilador debe colocarse de tal manera que puede aspirar el aire del interior, dejando todos los componentes frescos dentro. Poner un disipador sobre la CPU principal con algun pegamento, algunos agujeros para ventilación y coloque el ventilador en la parte superior.
El diseño es bastante simple, y he hecho prueba durante 3 días continuos de estrés (72 + hrs) en contenido de vídeo HD sin ningún problema. El dispositivo android seguía siendo muy fresco. Todas las piezas utilizadas en este proyecto están disponibles en Amazon.com. Si usted necesita cualquier ayuda, me avisas.
M.Rizwan
