Análogo Beat Box (3 / 7 paso)

Paso 3: Hacer el ritmo

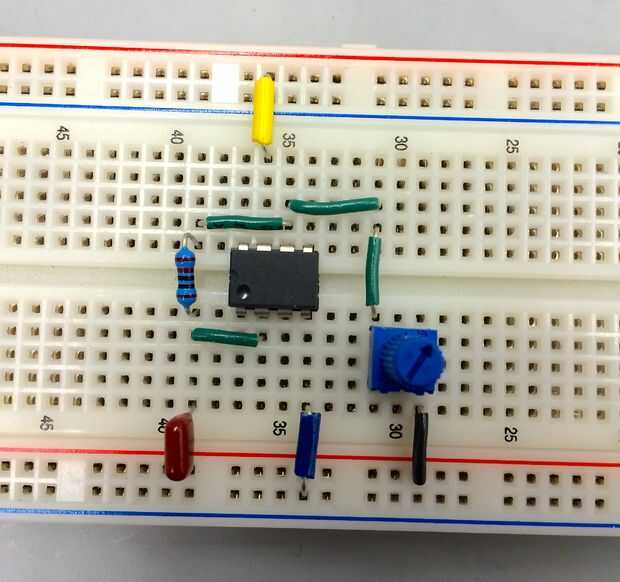

Este circuito utiliza un oscilador de histéresis como origen del "beat". El oscilador de histéresis en este circuito tiene una frecuencia de 1 hertz. El oscilador salidas una tensión condensador "ola de tiburón", que se compara mediante un circuito comparador a una tensión constante de aproximadamente 2,5 voltios. Los 2,5 voltios está hecha simplemente de una fuente de energía y una serie de resistencias. Cuando la ola tiburón supera con la constante tensión, el comparador salidas de 12 voltios, esencialmente encender el circuito "". Cuando la onda de tiburón está por debajo de la tensión constante, el comparador salidas de 0 voltios, esencialmente girando el circuito "off". Para la segunda parte del compás, otro comparador se utiliza pero compara la ola tiburón a-2.5 volts se utiliza y que desencadena en una manera similar a la anterior.
